Hệ số quy đổi sàn hộp NEWKhi yêu cầu về không gian lớn, ít cột và khả năng linh hoạt trong bố trí mặt bằng ngày càng cao, các giải pháp kết cấu sàn nhẹ, sàn rỗng bắt đầu được quan tâm nhiều hơn. Sàn ô cờ là một trong những phương án được lựa chọn cho mục tiêu này nhờ khả năng giảm trọng lượng bản thân của sàn mà vẫn đảm bảo yêu cầu chịu lực khi được tính toán đúng.
Tuy nhiên, một giải pháp kết cấu không thể đánh giá chỉ qua những lợi ích trên lý thuyết. Ưu nhược điểm sàn ô cờ còn phụ thuộc vào khẩu độ, tải trọng, chiều cao tầng, phương án kết cấu và điều kiện thi công của từng công trình. Hiểu rõ cả hai mặt sẽ giúp chủ đầu tư và đơn vị thiết kế có cơ sở thực tế hơn trước khi quyết định sử dụng.
Sàn ô cờ là gì?

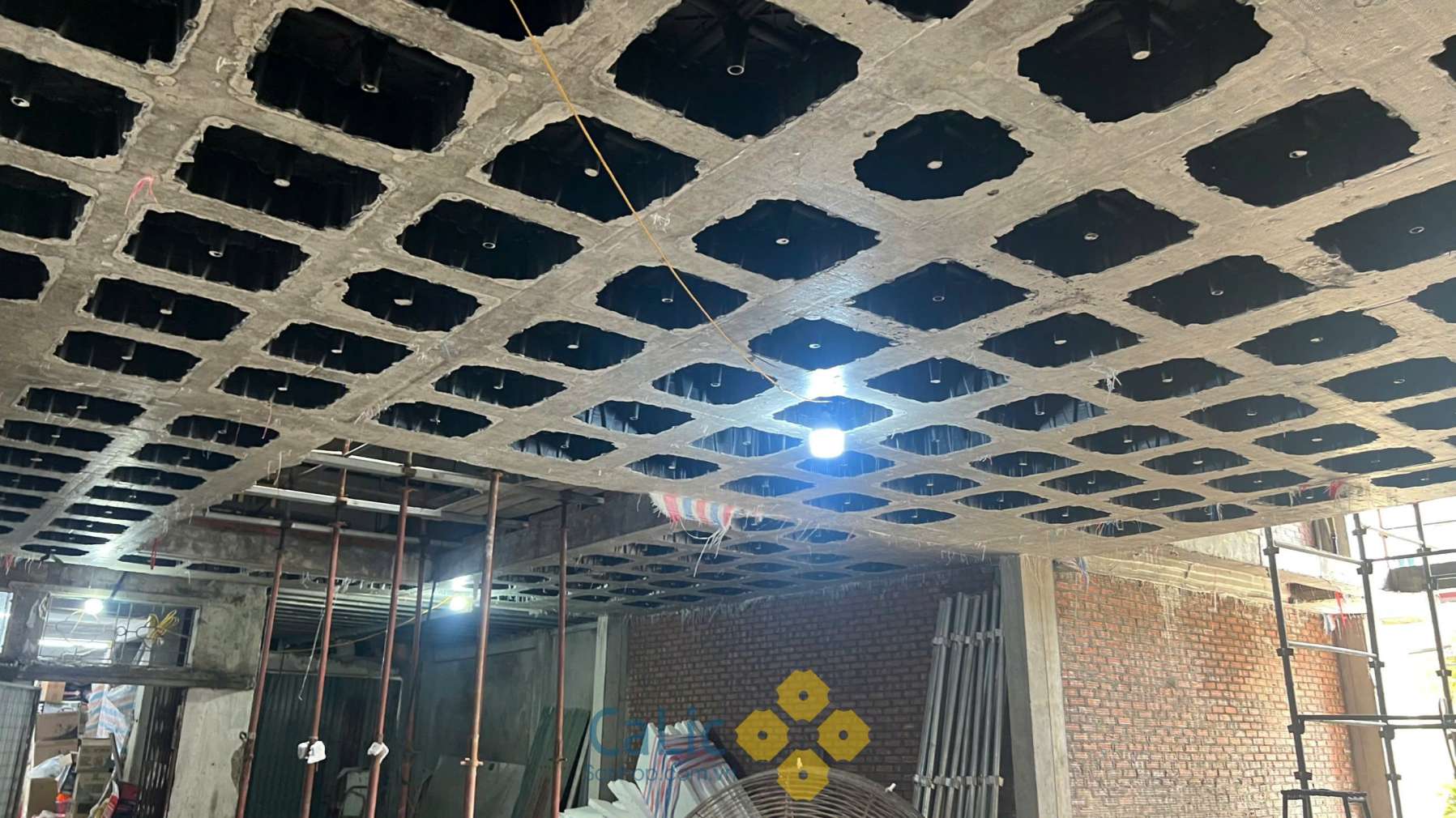

Sàn ô cờ là dạng sàn bê tông có hệ thống các ô rỗng được bố trí theo mô-đun nhất định, tạo thành hình thức kết cấu đặc trưng giống bàn cờ khi nhìn từ mặt dưới. Các ô rỗng giúp loại bỏ một phần bê tông ở những khu vực không đóng góp nhiều vào khả năng chịu lực, từ đó giảm khối lượng bản thân của bản sàn.
Tùy giải pháp, các hộp tạo rỗng có thể được bố trí giữa lớp bê tông phía trên và phía dưới. Sau khi hoàn thiện, phần hộp thường không tham gia chịu lực chính mà đảm nhiệm vai trò tạo khoảng rỗng trong kết cấu.
Điểm đáng chú ý của sàn ô cờ không nằm ở hình thức bề mặt mà ở cách tổ chức vật liệu trong tiết diện. Việc giảm phần bê tông không cần thiết có thể tạo điều kiện để sàn đạt hiệu quả tốt hơn về trọng lượng và khẩu độ nếu được thiết kế đồng bộ.
Ưu điểm nổi bật của sàn ô cờ
Giảm trọng lượng bản thân kết cấu
Một trong những lợi thế dễ nhận thấy nhất của sàn ô cờ là khả năng giảm lượng bê tông sử dụng so với một số dạng sàn đặc có cùng yêu cầu về chiều dày và khẩu độ. Khi một phần thể tích bê tông được thay thế bằng khoảng rỗng, tải trọng bản thân tác động xuống hệ cột, vách và móng cũng có thể được giảm theo.
Điều này đặc biệt có ý nghĩa với công trình có quy mô lớn hoặc nền móng cần được kiểm soát tải trọng. Khi tổng tải trọng công trình giảm, kỹ sư có thêm cơ sở để tối ưu các cấu kiện liên quan thay vì chỉ tập trung vào riêng bản sàn.
Hỗ trợ tạo không gian lớn, hạn chế cột
Với những công trình cần mặt bằng rộng như văn phòng, trung tâm thương mại, trường học, showroom hoặc khu vực sinh hoạt có yêu cầu linh hoạt, khoảng cách giữa các cột là vấn đề cần được tính toán ngay từ đầu.
Sàn ô cờ có thể được nghiên cứu cho các phương án sàn vượt nhịp, giúp tăng khả năng tổ chức mặt bằng với ít cột hơn trong những điều kiện phù hợp. Khi hệ cột được bố trí thưa, không gian sử dụng trở nên linh hoạt hơn, đồng thời việc phân chia công năng hoặc thay đổi bố trí nội thất về sau cũng thuận tiện.
Tối ưu chiều cao không gian
Giảm tải trọng không phải lợi ích duy nhất. Với một phương án thiết kế hợp lý, sàn ô cờ có thể góp phần kiểm soát chiều cao kết cấu, đặc biệt khi so sánh với một số phương án dầm sàn truyền thống.
Việc hạn chế dầm lớn chạy dưới trần còn giúp mặt dưới sàn gọn hơn, tạo điều kiện cho kiến trúc sư tổ chức hệ thống cơ điện, trần và chiếu sáng thuận lợi. Đây là điểm có giá trị đối với những công trình cần khai thác chiều cao tầng hiệu quả.
Giảm lượng vật liệu và hỗ trợ tối ưu chi phí
Khi khối lượng bê tông được giảm, nhu cầu vận chuyển, bơm và thi công cũng có thể giảm theo. Tuy nhiên, cần nhìn nhận chi phí ở cấp độ toàn công trình thay vì chỉ so sánh giá vật liệu tạo rỗng với bê tông.
Một hệ sàn nhẹ hơn có khả năng kéo theo những thay đổi ở cột, vách, móng và một số hạng mục liên quan. Vì vậy, hiệu quả kinh tế chỉ được xác định chính xác khi có hồ sơ tính toán và dự toán tổng thể.

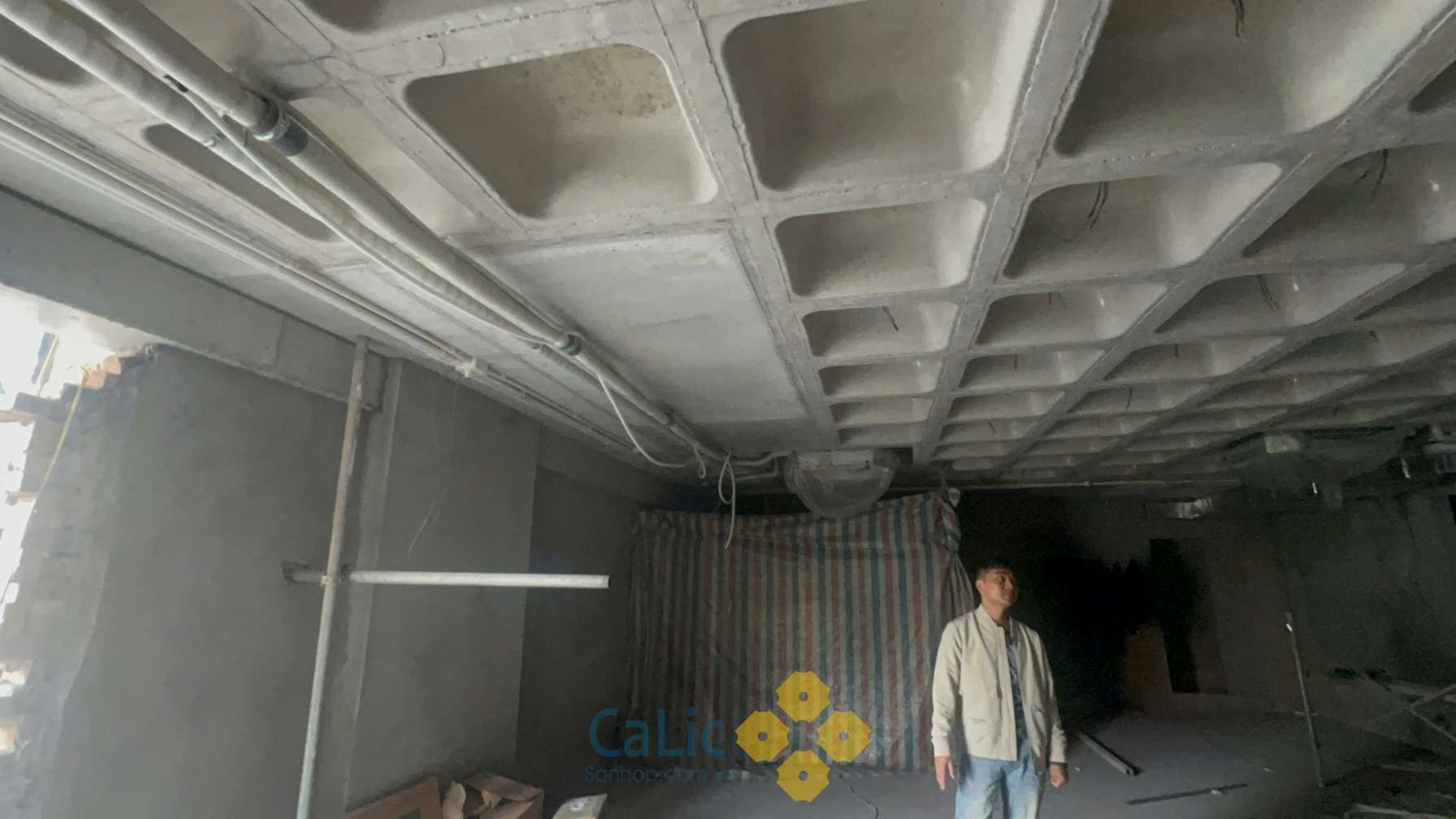

Nhược điểm của sàn ô cờ cần cân nhắc
Bên cạnh những lợi thế về kết cấu, sàn ô cờ vẫn tồn tại một số hạn chế và không phải công trình nào cũng nên áp dụng.
Yêu cầu cao về thiết kế và thi công
Hệ thống ô rỗng cần được bố trí đúng vị trí, khoảng cách và cao độ theo thiết kế. Trong quá trình thi công, chỉ một số sai lệch nhất định về vị trí hộp hoặc thép cũng có thể ảnh hưởng đến chất lượng kết cấu.
Vì vậy, giải pháp này đòi hỏi đội ngũ kỹ thuật có kinh nghiệm, bản vẽ triển khai rõ ràng và quy trình kiểm soát tại công trường chặt chẽ hơn so với một số phương án sàn thông thường.
Chi phí đầu tư ban đầu cần được tính toán kỹ
Sàn ô cờ sử dụng thêm hệ thống hộp hoặc cấu kiện tạo rỗng, đồng thời yêu cầu biện pháp thi công phù hợp. Do đó, nếu chỉ nhìn vào chi phí vật tư ban đầu, phương án này chưa chắc đã rẻ hơn sàn truyền thống.
Hiệu quả kinh tế phải được đánh giá dựa trên toàn bộ vòng đời công trình, bao gồm lượng bê tông, thép, nhân công, tiến độ và những tác động đến hệ móng, cột, vách. Đây cũng là lý do việc so sánh báo giá đơn thuần thường không phản ánh đúng giá trị của giải pháp.
Cần xử lý kỹ các vị trí đặc biệt
Khu vực quanh cột, chân vách, lỗ mở kỹ thuật hoặc những nơi tập trung tải trọng thường có yêu cầu kết cấu khác với vùng sàn thông thường. Không thể bố trí ô rỗng đồng nhất trên toàn bộ mặt bằng mà không xem xét đến sự phân bố nội lực.
Các vị trí này cần được tính toán và gia cường theo hồ sơ thiết kế để đảm bảo khả năng chịu lực, chống chọc thủng và kiểm soát biến dạng của sàn.
Khi nào nên sử dụng sàn ô cờ?
Từ những ưu nhược điểm sàn ô cờ kể trên, có thể thấy đây là giải pháp phù hợp hơn với những công trình đặt yêu cầu cao về khẩu độ, trọng lượng kết cấu hoặc sự linh hoạt của mặt bằng.
Những công trình có mặt bằng rộng, cần giảm số lượng cột, yêu cầu không gian thông thoáng hoặc muốn kiểm soát tải trọng tổng thể có thể đưa sàn ô cờ vào phương án so sánh ngay từ giai đoạn thiết kế.
Ngược lại, với công trình nhỏ, khẩu độ ngắn hoặc điều kiện thi công không phù hợp, sàn đặc truyền thống có thể vẫn là lựa chọn hợp lý hơn. Không có một loại sàn nào tối ưu cho mọi dự án; hiệu quả luôn phải được xác định dựa trên điều kiện cụ thể.
Calic tiếp cận sàn ô cờ từ bài toán tổng thể
Với Calic, việc lựa chọn sàn ô cờ không nên bắt đầu bằng câu hỏi “giá bao nhiêu một mét vuông” mà cần xuất phát từ bài toán kết cấu và mục tiêu sử dụng của công trình. Khẩu độ, tải trọng, chiều cao tầng, hệ cột, móng, vật liệu và điều kiện thi công cần được xem xét đồng thời.
Khi các yếu tố được tính toán đồng bộ, ưu điểm của sàn ô cờ mới có cơ hội phát huy rõ rệt, trong khi những hạn chế có thể được kiểm soát ngay từ giai đoạn thiết kế. Đây cũng là cách tiếp cận giúp chủ đầu tư tránh tình trạng lựa chọn giải pháp chỉ vì một lợi ích đơn lẻ rồi phải điều chỉnh khi công trình bước vào thi công.
Kết luận
Ưu nhược điểm sàn ô cờ cần được đánh giá trên cả phương diện kết cấu, thi công và hiệu quả kinh tế. Giải pháp này có lợi thế ở khả năng giảm trọng lượng bản thân, hỗ trợ tạo mặt bằng rộng, hạn chế dầm và tối ưu không gian trong những điều kiện phù hợp. Đổi lại, sàn đòi hỏi thiết kế kỹ thuật chính xác, quy trình thi công được kiểm soát và cách xử lý riêng tại các khu vực chịu lực đặc biệt.
Vì vậy, thay vì lựa chọn theo xu hướng, chủ đầu tư nên đưa sàn ô cờ vào bài toán so sánh cùng các phương án kết cấu khác. Khi giải pháp được chứng minh bằng tính toán cụ thể và phù hợp với thực tế công trình, hiệu quả mà nó mang lại sẽ rõ ràng và có cơ sở hơn.
