Hệ số quy đổi sàn hộp NEWSàn phẳng không dầm là hệ kết cấu trong đó bản sàn bê tông cốt thép được liên kết trực tiếp với cột mà không sử dụng hệ dầm truyền thống để đỡ sàn. Tải trọng từ bản sàn được truyền trực tiếp xuống cột, sau đó tiếp tục truyền xuống móng.

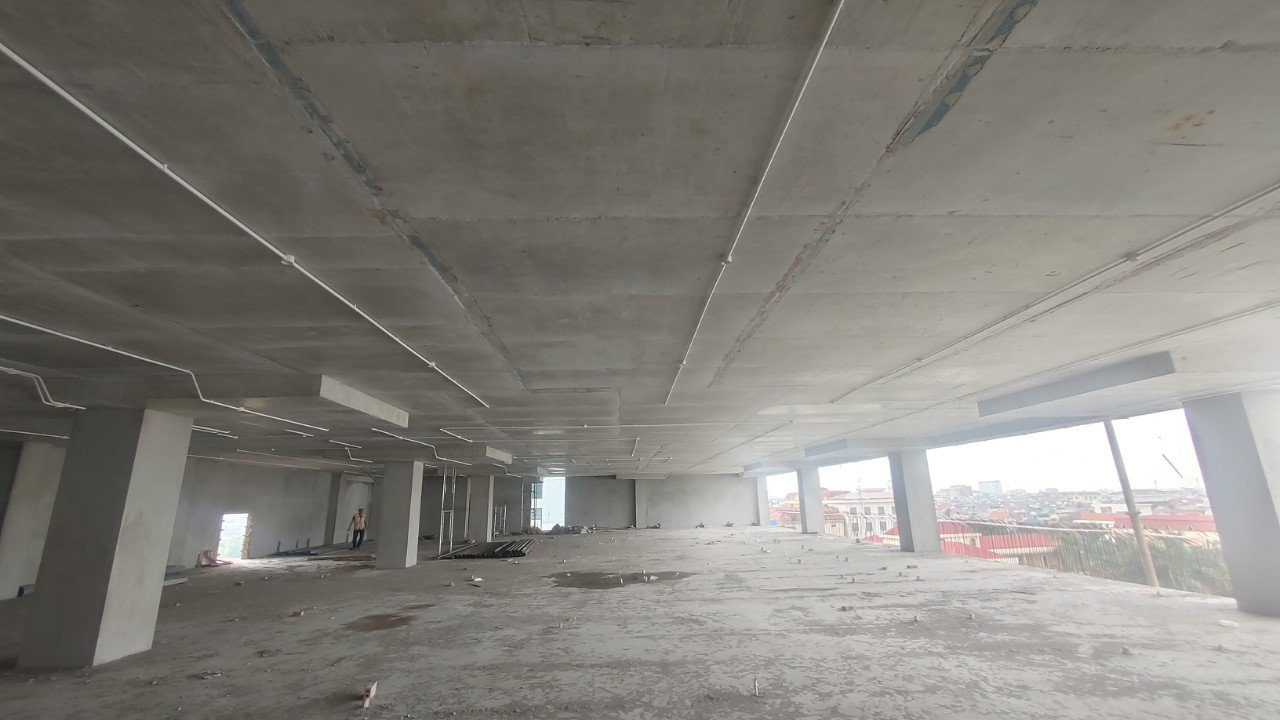

So với sàn dầm thông thường, giải pháp này tạo ra mặt dưới sàn tương đối phẳng. Đây chính là điểm khiến sàn phẳng không dầm được ứng dụng trong những công trình đề cao tính linh hoạt của không gian.
Tuy nhiên, không nên hiểu rằng “không có dầm” đồng nghĩa với việc kết cấu đơn giản hơn. Ngược lại, bản sàn phải đảm nhận vai trò quan trọng trong quá trình phân phối và truyền tải trọng. Đặc biệt, khu vực liên kết giữa sàn và cột cần được kiểm tra cẩn thận để đảm bảo khả năng chịu lực và chống chọc thủng.
Cấu tạo của sàn phẳng không dầm
Về cơ bản, một hệ sàn phẳng không dầm gồm bản sàn bê tông cốt thép, hệ cột và phần móng bên dưới. Cốt thép được bố trí trong bản sàn theo tính toán kết cấu nhằm đảm bảo khả năng chịu uốn, phân phối tải trọng và kiểm soát biến dạng.
Tại khu vực quanh cột, việc bố trí cốt thép và kiểm tra khả năng chống chọc thủng có ý nghĩa đặc biệt quan trọng. Đây là vị trí tập trung lực nên không thể xử lý theo kiểu “làm sàn phẳng thì cứ bỏ dầm đi” được.

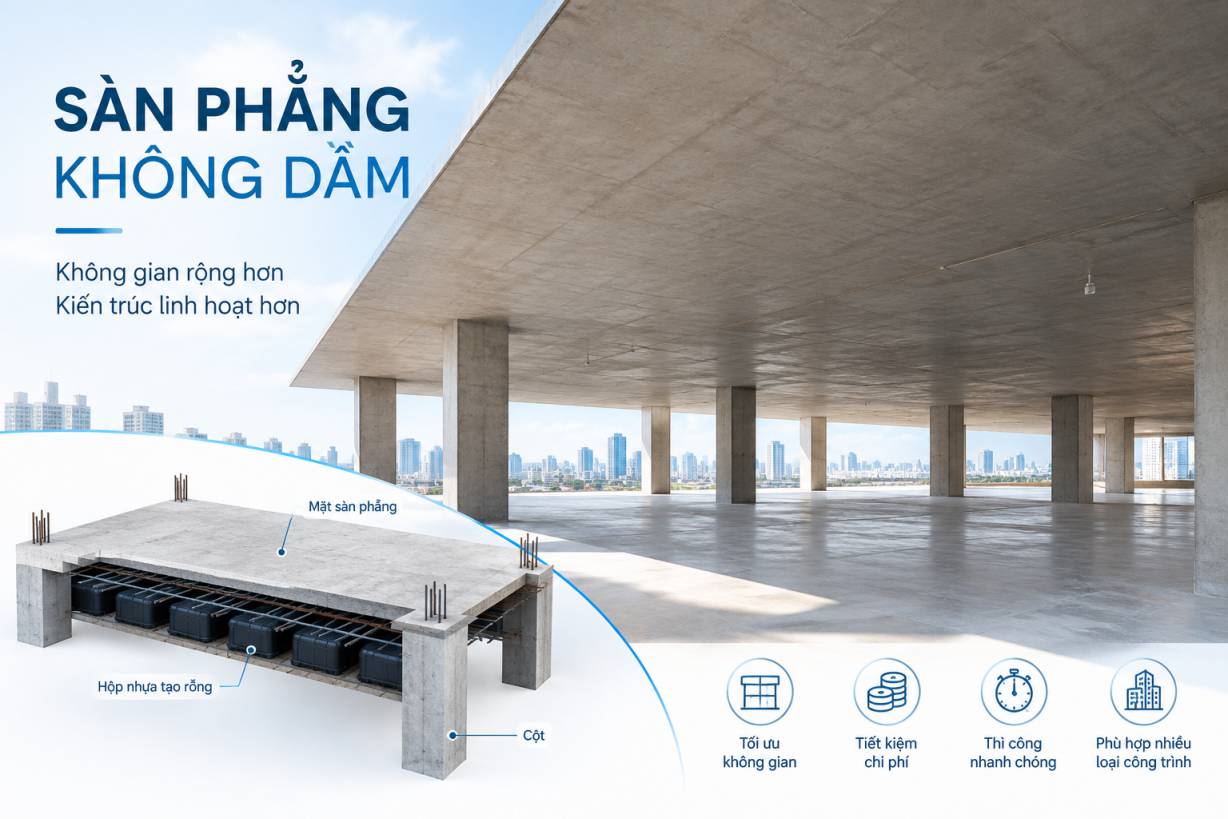

Với những công nghệ sàn phẳng có sử dụng giải pháp tạo rỗng, cấu tạo có thể phức tạp hơn. Các hộp rỗng hoặc module tạo rỗng được bố trí bên trong bản sàn để giảm phần bê tông không cần thiết ở khu vực chịu lực thấp. Nhờ vậy, trọng lượng bản thân sàn có thể được giảm xuống và tạo điều kiện cho việc phát triển khẩu độ lớn hơn trong những trường hợp phù hợp.
Vì sao sàn phẳng không dầm được quan tâm?
Có một lý do khá rõ: không gian. Bởi khi loại bỏ hệ dầm truyền thống, mặt dưới sàn trở nên phẳng và thông thoáng hơn. Với các công trình có nhiều hệ thống điện, điều hòa, thông gió hoặc yêu cầu cao về chiều cao thông thủy, đây là một lợi thế đáng cân nhắc.
Thay vì phải xử lý các vị trí dầm nhô xuống trần, kiến trúc sư có thể chủ động hơn trong việc tổ chức không gian. Hệ thống kỹ thuật cũng có thêm điều kiện để bố trí linh hoạt.
Ở góc độ sử dụng thực tế, tôi cho rằng đây là một ưu điểm khá dễ cảm nhận. Một căn phòng có trần phẳng, ít vật cản thường tạo cảm giác rộng và thoáng hơn… đôi khi chỉ một thay đổi về kết cấu cũng tác động khá rõ đến cách chúng ta cảm nhận không gian.
Ưu điểm của sàn phẳng không dầm
Tạo mặt trần phẳng, tăng tính thẩm mỹ
Không có dầm nhô xuống giúp mặt trần trở nên gọn gàng hơn. Điều này phù hợp với những công trình theo đuổi phong cách kiến trúc hiện đại, tối giản hoặc cần không gian nội thất linh hoạt.
Tăng khả năng sử dụng không gian
Khi không bị chia cắt bởi hệ dầm, việc bố trí vách ngăn, nội thất và các khu vực chức năng có thể thuận tiện hơn. Đặc biệt, với công trình có yêu cầu thay đổi công năng trong tương lai, mặt bằng linh hoạt là một lợi thế đáng kể.
Thuận lợi cho hệ thống kỹ thuật
Điện, điều hòa, thông gió, phòng cháy chữa cháy và các đường ống kỹ thuật thường phải đi qua khu vực trần. Việc không có nhiều dầm cản trở giúp quá trình bố trí và bảo trì hệ thống có thêm sự chủ động.
Có thể tối ưu trọng lượng kết cấu
Đối với các hệ sàn phẳng rỗng, việc tạo khoảng rỗng trong bản sàn có thể giúp giảm lượng bê tông không cần thiết, từ đó giảm trọng lượng bản thân sàn. Khi tải trọng bản thân được tối ưu, tác động lên cột và móng cũng có thể được giảm theo.
Tất nhiên, đây không phải một công thức cố định cho mọi công trình. Hiệu quả thực tế còn phụ thuộc vào khẩu độ, tải trọng, vật liệu, phương án kết cấu và điều kiện thi công.
Sàn phẳng không dầm có nhược điểm gì?
Bên cạnh những ưu điểm, sàn phẳng không dầm cũng có những yêu cầu riêng.
Đầu tiên là thiết kế kết cấu phải được tính toán cẩn thận. Vì bản sàn liên kết trực tiếp với cột nên khu vực này cần được kiểm tra về khả năng chịu lực, đặc biệt là chống chọc thủng.
Độ võng của sàn cũng là vấn đề không thể xem nhẹ. Nếu lựa chọn chiều dày bản sàn hoặc bố trí cốt thép không phù hợp, công trình có thể phát sinh biến dạng vượt mức cho phép.
Ngoài ra, yêu cầu thi công cũng khá cao. Cốt thép phải được bố trí đúng vị trí, cao độ phải được kiểm soát, cốp pha phải đảm bảo độ ổn định và quá trình đổ bê tông cần được giám sát chặt chẽ.
Nói cách khác… sàn phẳng không dầm không phải là giải pháp cứ áp dụng theo một mẫu có sẵn là được. Mỗi công trình cần được tính toán dựa trên điều kiện cụ thể.
Sàn phẳng không dầm phù hợp với công trình nào?
Giải pháp này có thể được nghiên cứu cho nhiều loại công trình như nhà ở, văn phòng, khách sạn, trung tâm thương mại, trường học, nhà xưởng hoặc những công trình cần không gian lớn và mặt bằng linh hoạt.
Với những công trình có khẩu độ lớn, yêu cầu hạn chế dầm hoặc cần tối ưu chiều cao tầng, sàn phẳng không dầm có thể mang lại những lợi ích đáng kể.
Tuy vậy, không phải công trình nào cũng nhất thiết phải sử dụng. Với nhà có khẩu độ nhỏ, mặt bằng đơn giản và yêu cầu kết cấu không quá đặc biệt, sàn truyền thống vẫn có thể là phương án phù hợp. Điều quan trọng là so sánh tổng thể về kỹ thuật, chi phí, tiến độ và khả năng khai thác công trình.
Calic và giải pháp sàn phẳng không dầm
Tại Calic, chúng tôi nhìn nhận sàn phẳng không dầm không đơn thuần là việc loại bỏ hệ dầm khỏi công trình. Điều quan trọng hơn là tìm được giải pháp kết cấu phù hợp với tải trọng, khẩu độ, công năng và điều kiện thi công thực tế.
Đặc biệt với các giải pháp sàn phẳng có tạo rỗng, việc lựa chọn công nghệ, tính toán kết cấu và tổ chức thi công cần được thực hiện đồng bộ ngay từ giai đoạn thiết kế. Khi các yếu tố này được phối hợp tốt, sàn có thể vừa đáp ứng yêu cầu chịu lực, vừa mang lại không gian kiến trúc thông thoáng hơn.
Thực tế làm việc với kết cấu khiến chúng tôi nhận ra một điều khá rõ… công nghệ tốt chưa phải yếu tố quyết định duy nhất. Một giải pháp chỉ thực sự có giá trị khi được lựa chọn đúng công trình và được triển khai đúng kỹ thuật.
Có nên sử dụng sàn phẳng không dầm?
Sàn phẳng không dầm mang đến nhiều lợi thế về không gian, kiến trúc và khả năng tổ chức hệ thống kỹ thuật. Với những công trình phù hợp, đây có thể là một hướng tiếp cận hiệu quả thay cho kết cấu sàn dầm truyền thống.
Nhưng trước khi lựa chọn, chủ đầu tư nên đánh giá kỹ khẩu độ, tải trọng, chiều cao tầng, yêu cầu công năng, điều kiện thi công và tổng chi phí đầu tư. Đừng chỉ nhìn vào một ưu điểm như “không có dầm” rồi quyết định ngay… bởi kết cấu công trình luôn là câu chuyện của nhiều yếu tố liên kết với nhau.
Nếu đang tìm hiểu giải pháp sàn phẳng không dầm cho công trình, Calic có thể hỗ trợ tư vấn phương án phù hợp dựa trên đặc điểm thực tế của từng dự án, từ giải pháp kết cấu đến định hướng thi công.
