Tìm hiểu về các loại kích thước tiêu chuẩn sàn ô cờ phổ biến

Sàn ô cờ là dạng sàn bê tông cốt thép có hệ thống dầm đan xen nhau theo hai phương vuông góc, tạo thành các ô hình vuông hoặc hình chữ nhật giống như ô cờ. Cấu tạo này giúp sàn phân bố tải trọng đều hơn, chịu lực tốt hơn và giảm độ võng so với sàn truyền thống.

Bài viết này giới thiệu về các loại kích thước tiêu chuẩn sàn ô cờ phổ biến, mang đến giải pháp kết cấu tối ưu, thường được sử dụng trong các công trình lớn như trung tâm thương mại, tòa nhà văn phòng, nhà công nghiệp hoặc những nơi cần khẩu độ lớn và không gian thoáng.

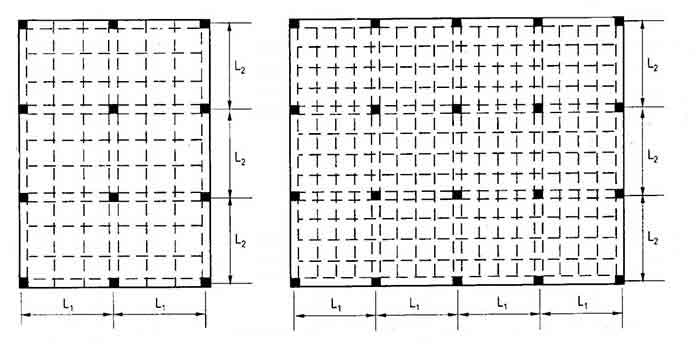

Hiểu về kích thước sàn ô cờ

Kích thước tiêu chuẩn sàn ô cờ là các thông số đã được kiểm chứng qua tính toán kỹ thuật, kinh nghiệm thi công thực tế và tuân thủ theo các tiêu chuẩn xây dựng. Các kích thước này bao gồm:

Chiều dài – chiều rộng của ô cờ (khoảng cách dầm): Thường dao động từ 2m đến 3.5m, phổ biến nhất là 2.4m x 2.4m hoặc 3m x 3m. Đối với các công trình có tải trọng lớn, khẩu độ có thể lên tới 4m hoặc hơn, nhưng cần thiết kế dầm và sàn phù hợp.
Chiều cao dầm: Dầm chính và dầm phụ thường có kích thước từ 200mm – 500mm, tùy thuộc vào khẩu độ và tải trọng thiết kế. Quy tắc tính sơ bộ: chiều cao dầm ≈ 1/10 – 1/12 khẩu độ nhịp.
Độ dày bản sàn: Phổ biến từ 80mm – 150mm, thông thường là 100mm cho công trình dân dụng. Với công trình công nghiệp hoặc sàn chịu tải lớn, độ dày có thể lên tới 200mm.
Chiều cao tổng thể của hệ sàn ô cờ (bao gồm sàn + dầm): Giao động từ 400mm – 700mm, phụ thuộc vào kết cấu tổng thể và yêu cầu kiến trúc.

Các yếu tố ảnh hưởng

Để xác định kích thước tiêu chuẩn của sàn ô cờ, cần dựa trên các yếu tố sau:

Tải trọng thiết kế: bao gồm tải trọng tĩnh (trọng lượng bản thân sàn, tường…) và tải trọng động (con người, máy móc, xe cộ…).
Khẩu độ (nhịp dầm): khẩu độ càng lớn thì dầm càng cao, sàn càng dày.
Loại công trình: nhà dân dụng, công nghiệp, trung tâm thương mại hay công trình đặc biệt.
Yêu cầu kiến trúc: có ảnh hưởng đến độ dày sàn và khoảng cách giữa các dầm.
Tiêu chuẩn thiết kế: như TCVN 5574:2018, Eurocode 2, ACI Code…

Các loại kích thước sàn ô cờ phổ biến

Sàn ô cờ 2.4m x 2.4m

Dầm: 250x500mm
Bản sàn: 100mm
Chiều cao tổng thể: khoảng 600mm
Ứng dụng: nhà dân dụng, văn phòng nhỏ.

Sàn ô cờ 3m x 3m

Dầm: 300x550mm
Bản sàn: 120mm
Chiều cao tổng thể: ~650mm
Ứng dụng: tòa nhà văn phòng, nhà ở cao tầng.

Sàn ô cờ 3.5m x 3.5m

Dầm: 350x600mm
Bản sàn: 130 – 150mm
Chiều cao tổng thể: 700 – 750mm
Ứng dụng: nhà công nghiệp, showroom, khu thương mại.

Tiêu chuẩn thiết kế & quy định liên quan

Tại Việt Nam:

TCVN 5574:2018 – Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế.
TCVN 2737:1995 – Tải trọng và tác động.
TCXD 356:2005 – Kết cấu bê tông và bê tông cốt thép – Nguyên lý cơ bản thiết kế.

Quốc tế:

Eurocode 2 (EN 1992-1-1) – Tiêu chuẩn Châu Âu về thiết kế kết cấu bê tông.
ACI 318 – Bộ tiêu chuẩn thiết kế kết cấu của Viện Bê tông Hoa Kỳ.

Việc tuân thủ các tiêu chuẩn trên sẽ giúp đảm bảo an toàn kết cấu, độ bền và hiệu quả sử dụng lâu dài.

Ưu nhược điểm khi sử dụng kích thước tiêu chuẩn

Ưu điểm:

Tối ưu hóa kết cấu, đảm bảo độ bền và độ võng trong giới hạn cho phép.
Dễ thi công, dễ mua vật tư, vì các kích thước phổ biến thường có sẵn trong thiết kế thương mại.
Giảm chi phí thiết kế riêng biệt, rút ngắn thời gian lập hồ sơ kỹ thuật.
Tăng tính đồng bộ, dễ dàng quản lý chất lượng và nghiệm thu.

Nhược điểm:

Hạn chế sáng tạo kiến trúc, vì phải theo các mô-đun cố định.
Cần điều chỉnh tại các vị trí đặc biệt như biên công trình, góc chéo hoặc các khu vực chịu tải khác nhau.

Cách chọn kích thước phù hợp

Luôn bắt đầu từ mục đích sử dụng công trình để lựa chọn kích thước sàn phù hợp.
Dùng phần mềm như SAP2000, ETABS hoặc Robot Structural Analysis để tính toán cụ thể.
Tham khảo bản vẽ sàn ô cờ mẫu từ các công trình tương tự.
Hỏi ý kiến kỹ sư kết cấu nếu công trình có đặc thù riêng (tải trọng lớn, địa hình yếu…).

Việc lựa chọn đúng kích thước tiêu chuẩn sàn ô cờ là yếu tố quan trọng hàng đầu giúp đảm bảo sự an toàn, hiệu quả kinh tế và chất lượng công trình. Tuy các kích thước phổ biến như 2.4m x 2.4m hay 3m x 3m thường được sử dụng, nhưng mỗi công trình cần được phân tích kỹ lưỡng để xác định kích thước tối ưu nhất. Hãy luôn làm việc với đội ngũ kỹ sư chuyên nghiệp Calic và sử dụng phần mềm thiết kế hiện đại để đưa ra quyết định chính xác.
