Hệ số quy đổi sàn hộp NEWHiện nay, kết cấu sàn rỗng đã và đang được nhiều công trình sử dụng. Tuy nhiên khi mô hình trên các phần mềm thương mại phân tích nội lực thì sàn rỗng thường được tính toán như một sàn đặc tương đương. Tính chất của tấm tương đương này ảnh hưởng đến việc dự báo nội lực, chuyển vị của kết cấu.
Sàn rỗng bê tông cốt thép là giải pháp kết cấu được sử dụng ngày càng nhiều khi công trình cần giảm tải trọng bản thân, tăng khẩu độ hoặc hạn chế số lượng dầm và cột. Tuy nhiên, ưu điểm về trọng lượng không đồng nghĩa với việc có thể đơn giản hóa quá trình tính toán. Khi làm việc dưới tác dụng của tải trọng, bản sàn vẫn phải bảo đảm khả năng chịu uốn, chịu cắt, kiểm soát biến dạng và duy trì độ ổn định trong suốt quá trình sử dụng.
Trong đó, thông số cơ học trong tính toán chịu uốn sàn rỗng bê tông cốt thép là nhóm dữ liệu có ảnh hưởng trực tiếp đến mô hình tính toán và kết quả thiết kế. Nếu xác định sai đặc trưng vật liệu, chiều cao làm việc, tiết diện hữu hiệu hoặc độ cứng của vùng rỗng, nội lực và khả năng chịu lực có thể bị đánh giá lệch đáng kể. Với kinh nghiệm thiết kế và thi công các hệ sàn nhẹ, Calic cho rằng đây là phần cần được kiểm soát ngay từ bước lựa chọn giải pháp kết cấu.
Thông số cơ học quyết định khả năng chịu uốn của sàn rỗng
Khác với sàn đặc truyền thống, sàn rỗng có phần bê tông không tham gia đầy đủ vào khả năng chịu lực uốn theo cùng cách thức. Các hộp rỗng được bố trí trong vùng giữa tiết diện nhằm loại bỏ phần bê tông có hiệu quả kết cấu thấp, từ đó giảm khối lượng bản thân mà vẫn duy trì chiều cao làm việc tương đối lớn.
Khi sàn chịu tải, mô men uốn tạo ra trạng thái kéo – nén trong tiết diện. Bê tông chủ yếu đảm nhận vùng nén, trong khi cốt thép chịu kéo đóng vai trò quan trọng trong việc hình thành khả năng chịu mô men. Vì vậy, các thông số như cường độ bê tông, cường độ cốt thép, mô đun đàn hồi, diện tích cốt thép, chiều cao tiết diện và chiều cao làm việc cần được đưa vào tính toán một cách nhất quán.
Điểm đáng lưu ý là không nên lấy đặc tính của sàn đặc rồi áp dụng trực tiếp cho sàn rỗng. Hình học tiết diện thay đổi kéo theo sự thay đổi về trọng lượng, độ cứng, vị trí trục trung hòa và đặc trưng cơ học của tiết diện.
Cường độ bê tông – thông số nền tảng của tiết diện chịu uốn
Trong tính toán chịu uốn, cấp độ bền bê tông là một trong những dữ liệu đầu vào quan trọng nhất. Thông số này quyết định khả năng chịu nén của vùng bê tông phía trên tiết diện khi sàn chịu mô men.
Với sàn bê tông cốt thép, cường độ chịu nén thiết kế của bê tông thường được sử dụng thay cho cường độ đặc trưng khi kiểm tra khả năng chịu lực. Giá trị này phụ thuộc vào cấp độ bền bê tông và hệ số an toàn theo tiêu chuẩn thiết kế được lựa chọn.
Có thể hiểu đơn giản rằng khi mô men tác dụng tăng, vùng bê tông chịu nén phải phát triển ứng suất đủ lớn để cân bằng với lực kéo do cốt thép tạo ra. Nếu cấp độ bê tông được xác định không đúng, sức kháng uốn của tiết diện sẽ thay đổi theo.
Đối với sàn rỗng, việc lựa chọn cấp độ bê tông còn cần xem xét đồng thời với chiều dày sàn và cấu tạo hộp rỗng. Không phải cứ tăng cường độ bê tông là khả năng chịu uốn sẽ tăng tương ứng, bởi tiết diện thực tế, lượng cốt thép và chiều cao làm việc vẫn là những yếu tố chi phối.
Cường độ và đặc tính của cốt thép chịu lực
Cốt thép là thành phần trực tiếp đảm nhận phần lớn lực kéo trong tiết diện sàn sau khi bê tông vùng kéo xuất hiện vết nứt. Do đó, cường độ chảy, cường độ chịu kéo và mô đun đàn hồi của thép cần được xác định rõ trong mô hình tính toán.
Với một tiết diện có cùng kích thước, việc thay đổi đường kính, số lượng hoặc cấp độ thép sẽ làm thay đổi diện tích cốt thép chịu kéo, từ đó ảnh hưởng trực tiếp đến khả năng chịu mô men.
Trong thực tế thiết kế sàn rỗng, cốt thép không chỉ được bố trí theo yêu cầu về mô men dương ở giữa nhịp. Khu vực gối, vị trí liên kết với cột, mép lỗ mở và các vùng có mô men âm cũng cần được kiểm tra riêng. Đặc biệt với sàn phẳng rỗng, khu vực quanh đầu cột thường cần xử lý cấu tạo phù hợp để bảo đảm khả năng truyền lực và chống chọc thủng.
Mô đun đàn hồi của bê tông và ảnh hưởng đến độ cứng sàn
Nếu cường độ vật liệu chủ yếu liên quan đến khả năng chịu lực cực hạn thì mô đun đàn hồi của bê tông lại có vai trò rõ rệt trong việc đánh giá biến dạng và độ cứng của sàn.
Sàn rỗng có ưu điểm là giảm khối lượng nhưng vẫn duy trì chiều cao tiết diện tương đối lớn. Đây là cơ sở để giải pháp này có thể đạt hiệu quả tốt về độ cứng so với một số phương án giảm chiều dày sàn đặc. Tuy nhiên, không nên đánh đồng giảm trọng lượng với việc giữ nguyên độ cứng của sàn đặc.
Khi đưa mô hình sàn vào phần mềm kết cấu, kỹ sư cần lựa chọn độ cứng phù hợp với trạng thái làm việc của cấu kiện. Đối với cấu kiện bê tông cốt thép, độ cứng thực tế sau khi xuất hiện vết nứt không còn giống tiết diện bê tông nguyên khối. Vì vậy, việc sử dụng hệ số giảm độ cứng cần dựa trên tiêu chuẩn, phương pháp phân tích và bản chất của mô hình đang sử dụng.
Chiều cao làm việc – thông số có ảnh hưởng rất lớn đến mô men
Trong tính toán chịu uốn, chiều cao làm việc d là khoảng cách từ mép chịu nén của tiết diện đến trọng tâm cốt thép chịu kéo. Đây là một trong những thông số hình học quan trọng nhất của sàn rỗng.
Khả năng chịu mô men không chỉ phụ thuộc vào diện tích cốt thép mà còn phụ thuộc mạnh vào cánh tay đòn nội lực. Khi chiều cao làm việc tăng, khoảng cách giữa lực nén của bê tông và lực kéo của cốt thép cũng có xu hướng tăng, qua đó cải thiện khả năng chịu uốn của tiết diện.
Đây chính là lý do sàn rỗng có chiều cao tổng thể tương đối lớn thường tạo được hiệu quả tốt khi cần vượt nhịp. Phần bê tông ở vùng giữa tiết diện được thay thế bằng vật liệu tạo rỗng nhẹ hơn, trong khi chiều cao kết cấu vẫn được duy trì để hình thành cánh tay đòn chịu lực.
Tuy vậy, kỹ sư không thể lấy toàn bộ chiều dày sàn làm chiều cao làm việc. Lớp bê tông bảo vệ, đường kính cốt thép, vị trí thanh thép và cấu tạo tiết diện đều phải được tính đến.
Đặc trưng tiết diện của sàn rỗng cần được xác định như thế nào?

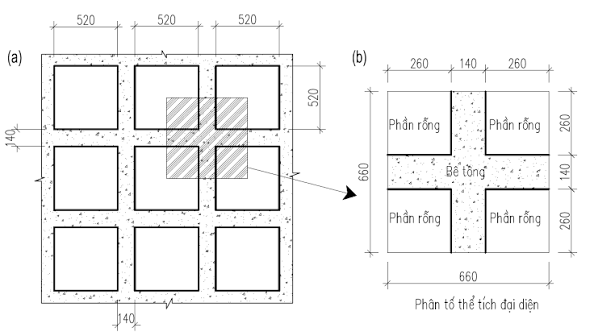

Đối với sàn rỗng, đặc trưng hình học không đơn giản là diện tích tiết diện nhân với chiều dày. Hệ thống hộp rỗng tạo ra các vùng bê tông đặc và rỗng xen kẽ, vì vậy cần xác định đúng tiết diện tương đương hoặc mô hình hình học phù hợp với phương pháp phân tích.
Các đại lượng như diện tích tiết diện, mô men quán tính, vị trí trọng tâm và mô đun chống uốn có thể được sử dụng để đánh giá trạng thái làm việc của cấu kiện. Khi tính toán theo mô hình dải hoặc mô hình phần tử hữu hạn, việc mô phỏng vùng rỗng cũng cần phản ánh đúng bản chất truyền lực của hệ sàn.
Một sai sót thường gặp là mô hình hóa sàn rỗng như một bản sàn đặc có cùng chiều dày. Cách làm này có thể khiến trọng lượng bản thân và độ cứng của công trình bị đánh giá không phù hợp. Ngược lại, nếu giảm tiết diện một cách cơ học mà không xét đến các vùng bê tông đặc, khả năng chịu lực cũng có thể bị tính thiếu.
Mô men thiết kế và mối quan hệ với thông số cơ học
Sau khi xác định tải trọng, sơ đồ kết cấu và nội lực, kỹ sư cần so sánh mô men tác dụng với sức kháng uốn của tiết diện. Về bản chất, điều kiện kiểm tra cần bảo đảm sức kháng uốn thiết kế không nhỏ hơn mô men uốn thiết kế.
Lưu ý: công thức minh họa trên không phải công thức thiết kế sàn rỗng; việc kiểm tra chịu uốn phải sử dụng đúng biểu thức theo tiêu chuẩn kết cấu áp dụng cho công trình.
Trong thiết kế thực tế, bài toán thường được giải dựa trên trạng thái giới hạn của tiết diện, xét quan hệ cân bằng giữa lực nén trong bê tông và lực kéo trong cốt thép. Từ đó có thể xác định vị trí trục trung hòa, cánh tay đòn nội lực và sức kháng mô men.
Đối với sàn rỗng, cần đặc biệt chú ý đến sự thay đổi tiết diện tại vùng có hộp rỗng, vùng đặc quanh cột và các vị trí chuyển tiếp. Đây là những khu vực có cơ chế truyền lực khác với phần sàn điển hình.
Không thể chỉ kiểm tra chịu uốn khi thiết kế sàn rỗng
Một thiết kế sàn rỗng tốt không dừng lại ở việc chứng minh tiết diện đủ khả năng chịu mô men. Sau khi kiểm tra uốn, kỹ sư còn phải đánh giá khả năng chịu cắt, chọc thủng, biến dạng dài hạn, nứt, ổn định và yêu cầu cấu tạo cốt thép.
Đặc biệt, với sàn phẳng rỗng, chọc thủng quanh cột thường là vấn đề cần quan tâm. Khu vực này chịu lực tập trung lớn trong khi hệ thống hộp rỗng có thể làm thay đổi diện tích bê tông hữu hiệu tham gia chống chọc thủng. Vì vậy, nhiều giải pháp kỹ thuật bố trí vùng bê tông đặc quanh cột được sử dụng nhằm tăng khả năng truyền lực.
Bên cạnh đó, độ võng cũng cần được kiểm soát, nhất là với các sàn có khẩu độ lớn. Một tiết diện có thể đủ sức kháng uốn nhưng vẫn không đạt yêu cầu sử dụng nếu biến dạng vượt giới hạn cho phép.
Kinh nghiệm của Calic khi xác định thông số cơ học sàn rỗng
Theo kinh nghiệm của Calic, sai số trong tính toán sàn rỗng thường không xuất phát từ một công thức riêng lẻ mà đến từ việc sử dụng thông số đầu vào không đồng nhất giữa thiết kế và thi công. Cấp bê tông, loại thép, chiều dày sàn, kích thước hộp rỗng, vùng đặc và vị trí cốt thép phải được thống nhất từ đầu.
Một hồ sơ tính toán đáng tin cậy cần làm rõ ít nhất bốn nhóm dữ liệu: đặc tính vật liệu, hình học tiết diện, tải trọng – nội lực và điều kiện biên. Khi một trong các nhóm này thay đổi, mô hình cần được rà soát thay vì giữ nguyên kết quả cũ.
Đối với công trình có nhịp lớn hoặc mặt bằng cột thưa, việc lựa chọn hệ sàn nên được thực hiện ngay từ giai đoạn thiết kế cơ sở. Khi đó, kỹ sư có đủ cơ sở để tối ưu chiều dày, mức độ rỗng, lượng thép và vùng bê tông đặc, thay vì chỉ tìm cách xử lý sau khi phương án kết cấu đã được chốt.
Thông số cơ học trong tính toán chịu uốn sàn rỗng bê tông cốt thép không chỉ bao gồm cường độ bê tông và cốt thép mà còn liên quan chặt chẽ đến mô đun đàn hồi, chiều cao làm việc, đặc trưng tiết diện, độ cứng và trạng thái làm việc thực tế của cấu kiện. Việc xác định đúng từng thông số giúp kỹ sư đánh giá chính xác hơn khả năng chịu mô men, đồng thời tránh tình trạng thiết kế quá an toàn gây lãng phí hoặc ngược lại, giảm tiết diện quá mức làm ảnh hưởng đến độ bền và khả năng sử dụng.
Với sàn rỗng vượt nhịp, hiệu quả kết cấu chỉ thực sự đạt được khi giảm trọng lượng được thực hiện đồng thời với kiểm soát tốt đường truyền lực. Đây cũng là cơ sở để Calic ưu tiên giải pháp tính toán đồng bộ giữa vật liệu, hình học tiết diện, cấu tạo cốt thép và phương án thi công ngay từ đầu, thay vì xem phần rỗng đơn thuần là biện pháp giảm tải trọng cho sàn.
