Hệ số quy đổi sàn hộp NEWThiết kế sàn ô cờ đang được nhiều chủ đầu tư và đơn vị tư vấn kết cấu quan tâm khi công trình cần không gian rộng, ít dầm và muốn giảm bớt phần bê tông không thực sự cần thiết. Nhìn trên bản vẽ, hệ ô vuông khá đơn giản. Nhưng để biến ý tưởng đó thành một hệ sàn làm việc ổn định, câu chuyện lại nằm ở khâu tính toán và xử lý từng khu vực chịu lực.
Đặc biệt với các công trình có khẩu độ tương đối lớn, lựa chọn đúng cấu tạo sàn ngay từ đầu có thể ảnh hưởng đến cả kết cấu bên trên, hệ móng lẫn phương án thi công. Vì vậy, sàn ô cờ không nên được xem đơn thuần là một kiểu tạo hình cho mặt dưới sàn.
Sàn ô cờ là gì?
Sàn ô cờ là dạng kết cấu sàn bê tông cốt thép có các ô được bố trí theo mô-đun, tạo thành hệ lưới đều trên mặt sàn. Phần bê tông ở những vị trí ít tham gia chịu lực có thể được giảm bớt thông qua giải pháp tạo rỗng hoặc khuôn định hình.

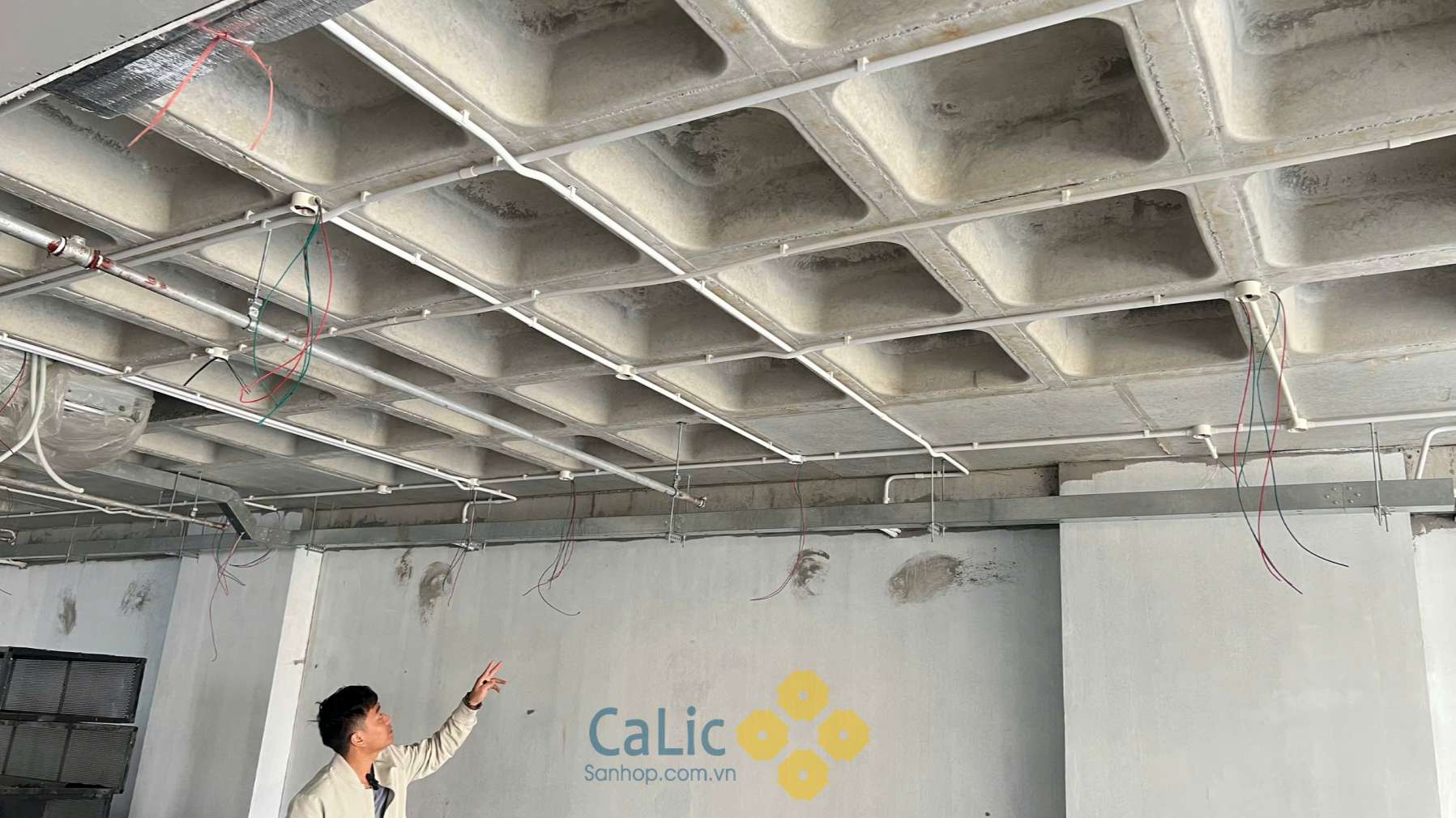

Nhờ cách tổ chức này, trọng lượng bản thân của sàn có thể được kiểm soát tốt hơn so với phương án sàn đặc có cùng điều kiện thiết kế. Mặt dưới sàn cũng tạo thành những ô vuông đặc trưng, trong một số công trình có thể tận dụng luôn như một chi tiết kiến trúc.
Điểm đáng nói là thiết kế sàn ô cờ phải dựa trên đặc điểm thực tế của công trình. Không có một kích thước ô, chiều dày hay cách bố trí thép nào phù hợp cho tất cả dự án.
Khi nào nên tính đến phương án sàn ô cờ?
Sàn ô cờ thường đáng cân nhắc khi công trình cần hạn chế dầm, muốn tạo mặt bằng thông thoáng hoặc phải xử lý những nhịp sàn tương đối lớn. Các công trình như văn phòng, trung tâm thương mại, khu dịch vụ, nhà xưởng hoặc một số công trình công cộng có mặt bằng rộng có thể xem xét giải pháp này.
Một lợi thế khác là khả năng tạo không gian linh hoạt. Khi không bị chia cắt bởi quá nhiều dầm, việc bố trí hệ thống cơ điện, trần, vách ngăn hoặc thay đổi công năng về sau có thể thuận tiện hơn.
Tuy nhiên, nếu công trình có khẩu độ nhỏ, mặt bằng chia nhiều phòng hoặc tải trọng không lớn, việc dùng sàn ô cờ chưa chắc đã mang lại hiệu quả kinh tế. Đây là lý do cần so sánh phương án thay vì lựa chọn chỉ vì sàn đang là xu hướng.
Các bước quan trọng khi thiết kế sàn ô cờ
Xác định lưới cột và khẩu độ
Trước khi tính đến các ô trên mặt sàn, kỹ sư cần nhìn toàn bộ hệ kết cấu. Khoảng cách cột, vị trí vách chịu lực, khẩu độ và hình dạng mặt bằng sẽ quyết định cách chia mô-đun.
Một mặt bằng có lưới cột đều sẽ thuận lợi hơn cho việc bố trí ô cờ. Với những khu vực có nhịp thay đổi hoặc nhiều vị trí lõm, góc cạnh, hệ mô-đun cần được điều chỉnh để tránh tạo ra những vùng kết cấu bất lợi.
Lựa chọn chiều dày sàn
Chiều dày sàn không nên chọn theo kinh nghiệm một cách máy móc. Nó liên quan trực tiếp đến khả năng chịu lực, độ cứng, biến dạng và yêu cầu sử dụng của công trình.
Nếu sàn quá mỏng, việc kiểm soát độ võng và khả năng chịu tải sẽ trở nên khó khăn. Nhưng nếu làm quá dày, lợi thế giảm trọng lượng của sàn ô cờ lại bị giảm đi đáng kể.
Kiểm tra khả năng chịu lực
Đây là phần cốt lõi của hồ sơ thiết kế. Sàn phải được kiểm tra dưới các loại tải trọng dự kiến trong quá trình sử dụng, đồng thời xem xét sự phân bố nội lực giữa các vùng trong bản sàn.
Đặc biệt, khu vực quanh cột cần được kiểm tra kỹ bởi đây là nơi lực truyền từ bản sàn xuống kết cấu đứng. Với hệ sàn phẳng, kiểm tra khả năng chống chọc thủng là một nội dung không thể bỏ qua.
Tính toán và bố trí cốt thép
Cốt thép cần được bố trí phù hợp với trạng thái làm việc của từng vùng sàn. Khu vực trên đầu cột, giữa nhịp hay các vị trí chịu tải tập trung sẽ có yêu cầu khác nhau.
Một bản vẽ thép tốt không chỉ đủ khả năng chịu lực mà còn phải dễ triển khai tại công trường. Nếu thép bố trí quá dày hoặc giao cắt phức tạp, việc đổ và đầm bê tông sẽ khó kiểm soát hơn.
Thiết kế sàn ô cờ khác gì so với sàn phẳng thông thường?
Cả hai đều hướng đến việc giảm sự phụ thuộc vào hệ dầm, nhưng cấu tạo và cách xử lý kết cấu không hoàn toàn giống nhau.
Với sàn phẳng thông thường, bản sàn chủ yếu là một khối bê tông đặc. Trong khi đó, sàn ô cờ tổ chức lại vật liệu theo dạng các ô, nhằm giảm phần bê tông không cần thiết ở một số khu vực. Vì vậy, thiết kế cần quan tâm thêm đến mô-đun ô, chiều sâu ô, vị trí tạo rỗng và khả năng liên kết giữa các vùng đặc – rỗng.
Nói cách khác, sàn ô cờ không phải cứ “làm rỗng sàn” là xong. Nếu giảm vật liệu sai vị trí, hiệu quả tiết kiệm có thể không đạt được mà còn gây khó khăn cho kết cấu.
Thi công phải được tính cùng với thiết kế
Một lỗi khá dễ gặp là bản thiết kế nhìn rất đẹp trên giấy nhưng khi đưa xuống công trường lại khó làm. Với sàn ô cờ, điều này càng cần tránh.
Ngay từ giai đoạn thiết kế nên tính đến cách tạo hình ô, hệ khuôn hoặc vật liệu tạo rỗng, trình tự lắp đặt cốt thép, vị trí chống đỡ và phương án đổ bê tông. Những chi tiết này nếu được xử lý sớm sẽ giúp giảm đáng kể việc sửa đổi khi thi công.
Ngoài ra, chất lượng bê tông tại những vùng có mật độ thép cao cũng cần được kiểm soát. Đầm bê tông không đủ kỹ có thể tạo ra những khiếm khuyết mà mắt thường khó phát hiện sau khi tháo khuôn.
Lợi ích thực tế của sàn ô cờ
Khi được tính toán đúng, sàn ô cờ có thể mang lại nhiều lợi ích cho công trình:
- Giảm một phần trọng lượng bản thân của hệ sàn.
- Hạn chế nhu cầu sử dụng dầm nổi trong một số phương án kết cấu.
- Tạo mặt bằng tương đối thoáng, thuận lợi cho bố trí công năng.
- Có thể hỗ trợ xử lý các công trình yêu cầu khẩu độ lớn.
- Mặt dưới sàn có thể trở thành một phần của ngôn ngữ kiến trúc.
- Giảm lượng vật liệu ở những khu vực không cần thiết nếu phương án được tối ưu hợp lý.
Dĩ nhiên, những lợi ích này không tự xuất hiện chỉ vì lựa chọn sàn ô cờ. Hiệu quả cuối cùng còn phụ thuộc vào lưới cột, tải trọng, vật liệu, chiều dày sàn, biện pháp thi công và chất lượng hồ sơ thiết kế.
Có nên lựa chọn sàn ô cờ cho công trình?
Câu trả lời phụ thuộc vào từng mặt bằng cụ thể. Nếu mục tiêu là tạo không gian rộng, hạn chế dầm và kiểm soát trọng lượng kết cấu, thiết kế sàn ô cờ có thể là một phương án đáng để đưa lên bàn cân cùng sàn phẳng, sàn rỗng hoặc các giải pháp vượt nhịp khác.
Điều quan trọng nhất không phải chọn loại sàn “hiện đại” nhất mà là tìm được phương án phù hợp nhất với công trình. Một hệ sàn tốt phải đứng vững trên ba yếu tố: tính toán kết cấu hợp lý, thi công thực tế khả thi và hiệu quả đầu tư có cơ sở.
Với sàn ô cờ, càng thiết kế sớm và phối hợp chặt giữa kiến trúc – kết cấu – thi công, khả năng tối ưu phương án càng cao. Đó cũng là cách biến những ô vuông tưởng như chỉ mang tính hình thức thành một giải pháp kết cấu có giá trị thực sự.
