Sơ Đồ Tính Sàn 1 Phương Và Ứng Dụng Trong Thiết Kế Kết Cấu

Sơ đồ tính sàn 1 phương là một phần không thể thiếu trong thiết kế kết cấu công trình dân dụng và công nghiệp. Việc hiểu và áp dụng đúng sơ đồ tính sàn 1 phương giúp kỹ sư kết cấu đưa ra các giải pháp an toàn, tối ưu vật liệu, đồng thời đảm bảo công năng sử dụng và tuổi thọ công trình.

Trong bài viết này, chúng ta sẽ cùng kỹ sư Calic tìm hiểu chi tiết về sơ đồ tính sàn 1 phương, từ khái niệm, đặc điểm, cách xác định đến ứng dụng thực tế trong thiết kế.

1. Sơ đồ tính sàn 1 phương là gì?

Sàn 1 phương là loại sàn trong đó lực và mô men uốn chủ yếu truyền theo một phương duy nhất – thường là phương ngắn hơn của ô sàn. Loại sàn này được bố trí hệ thống dầm chính đỡ sàn ở hai cạnh đối diện, khiến sàn làm việc giống như dầm bản trong một phương.

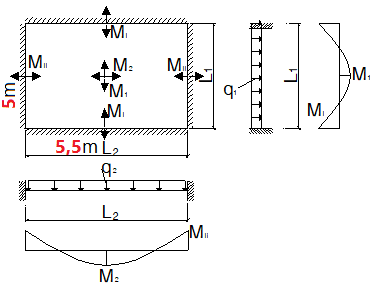

Sơ đồ tính sàn 1 phương là mô hình lý thuyết dùng để phân tích nội lực, biến dạng và kiểm tra khả năng chịu lực của sàn. Việc xây dựng sơ đồ tính chính xác là yếu tố then chốt trong thiết kế kết cấu sàn.

2. Đặc điểm của sàn làm việc 1 phương

• Lực phân bố chủ yếu theo một phương duy nhất (phương ngắn).
• Hai cạnh đối diện được đỡ bởi dầm hoặc tường chịu lực, hai cạnh còn lại tự do hoặc không đáng kể trong việc chịu tải.
• Thép chịu lực chính bố trí theo phương truyền mô men (thường là phương ngắn).
• Dễ tính toán, thi công đơn giản, phù hợp với các ô sàn có tỷ lệ cạnh dài/ngắn > 2.

3. Khi nào sử dụng sơ đồ tính sàn 1 phương?

Bạn nên sử dụng sơ đồ tính sàn 1 phương khi:

• Ô sàn có tỷ lệ lớn hơn 2:1 (chiều dài/chiều rộng).
• Sàn được đỡ bởi hai dầm chính hoặc tường chịu lực song song.
• Các cạnh còn lại không đóng vai trò chịu lực đáng kể.
• Mục tiêu thiết kế là đơn giản hóa tính toán, tiết kiệm thời gian và chi phí thi công.

Ví dụ: Một ô sàn có kích thước 6m x 2.5m, được đỡ bởi hai dầm theo phương 2.5m thì đây là sàn làm việc 1 phương điển hình.

4. Các dạng sơ đồ tính sàn 1 phương phổ biến

Tùy vào điều kiện gối, sơ đồ tính sàn 1 phương có thể chia thành:

4.1. Sàn kê lên 2 gối đơn

• Tải trọng phân bố đều
• Tính giống như dầm đơn giản
• Mô men uốn lớn nhất tại giữa nhịp

4.2. Sàn liên tục nhiều nhịp

• Các nhịp sàn liền kề nhau, liên kết liên tục trên dầm
• Mô men uốn âm tại gối, dương tại nhịp
• Yêu cầu bố trí thép âm ở gối và thép dương ở giữa nhịp

4.3. Sàn console (sàn đua ra ngoài)

• Một đầu cố định, đầu còn lại tự do
• Mô men âm lớn tại đầu gối, cần bố trí thép hợp lý

5. Công thức tính toán sàn 1 phương (cơ bản)

Dưới đây là ví dụ công thức đơn giản khi tính mô men uốn lớn nhất đối với sàn kê 2 đầu:

Mmax = q × l² / 8

Trong đó:

• q = tải trọng phân bố đều (kN/m²)
• l = chiều dài nhịp (m)
• Mmax = mô men uốn lớn nhất (kNm/m)

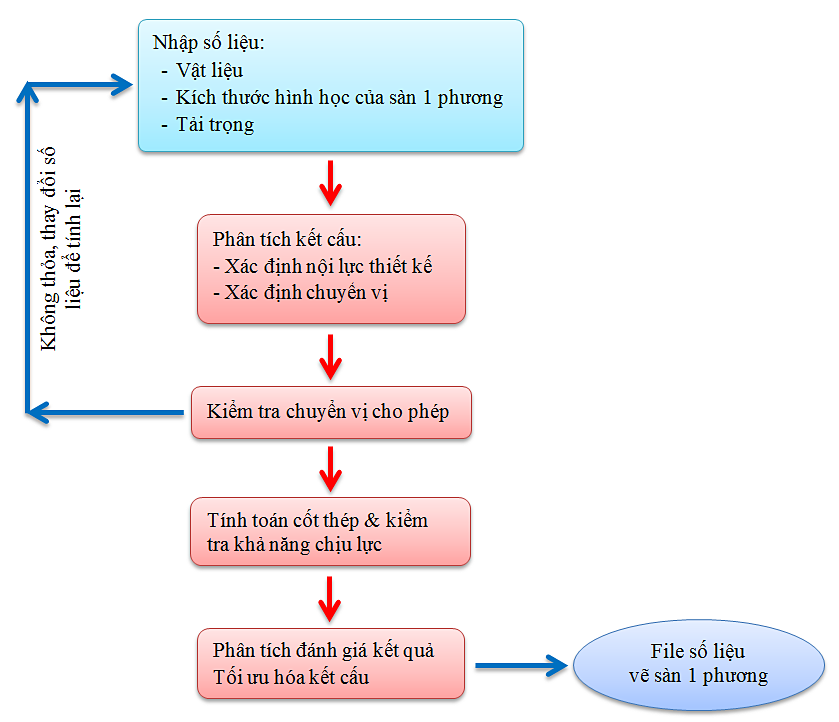

Sau khi xác định được nội lực, kỹ sư sẽ tiếp tục:

• Tính chiều cao sàn
• Bố trí thép chịu lực
• Kiểm tra điều kiện võng, nứt

6. Ứng dụng của sơ đồ tính sàn 1 phương trong thiết kế

Việc sử dụng sơ đồ tính sàn 1 phương mang lại nhiều lợi ích:

• Tối ưu hóa thiết kế thép sàn, do lực truyền rõ ràng theo một hướng.
• Thi công đơn giản, giảm chi phí và thời gian.
• Dễ dàng sử dụng phần mềm kết cấu như Etabs, SAP2000, Robot, hoặc tính tay nhanh chóng.
• Phù hợp với các công trình nhà ở, nhà xưởng, nhà thép tiền chế…

7. So sánh sàn 1 phương và sàn 2 phương

8. Lưu ý khi thiết kế và triển khai sơ đồ tính sàn 1 phương

• Xác định đúng điều kiện gối: ảnh hưởng trực tiếp đến mô men và cách bố trí thép.
• Tính đủ tải trọng tác dụng: bao gồm tải trọng tĩnh, hoạt tải, tải trọng gió (nếu cần).
• Không bỏ qua các yếu tố phụ trợ: như liên kết với dầm, ảnh hưởng sàn phụ,…
• Kiểm tra võng và nứt để đảm bảo không chỉ đủ chịu lực mà còn bền vững, thẩm mỹ.

Sơ đồ tính sàn 1 phương là công cụ hữu hiệu giúp kỹ sư kết cấu tính toán nhanh và chính xác cho các ô sàn làm việc chủ yếu theo một hướng. Việc áp dụng đúng mô hình không chỉ đảm bảo an toàn kết cấu mà còn giúp tối ưu hóa thiết kế, giảm thiểu chi phí vật liệu và rút ngắn thời gian thi công.
