Hệ số quy đổi sàn hộp NEWTrong thiết kế kết cấu nhà ở, tòa nhà văn phòng hay công trình thương mại, việc lựa chọn giải pháp sàn ảnh hưởng trực tiếp đến chiều cao tầng, khả năng bố trí không gian và chi phí xây dựng. Bên cạnh sàn bê tông cốt thép truyền thống, sàn phẳng Uboot là giải pháp được nhiều chủ đầu tư và đơn vị thiết kế quan tâm nhờ khả năng giảm trọng lượng bản sàn, tạo mặt bằng thông thoáng và hỗ trợ vượt nhịp lớn trong những điều kiện phù hợp.
Tuy nhiên, hiệu quả của công nghệ này không chỉ nằm ở việc sử dụng hộp rỗng thay thế một phần bê tông. Từ khâu tính toán kết cấu, lựa chọn vật liệu đến tổ chức thi công tại công trường, mỗi bước đều ảnh hưởng đến chất lượng và hiệu quả kinh tế của công trình. Vậy sàn phẳng Uboot có cấu tạo như thế nào, phù hợp với loại công trình nào và cần lưu ý gì khi triển khai?
1. Sàn phẳng Uboot là gì?
Sàn phẳng Uboot là hệ sàn bê tông cốt thép có sử dụng các hộp tạo rỗng bằng nhựa, thường được bố trí trong vùng giữa chiều dày bản sàn nhằm giảm lượng bê tông không cần thiết về mặt kết cấu. Các hộp Uboot được sắp xếp theo lưới thiết kế, kết hợp với hệ cốt thép và bê tông để tạo thành bản sàn có cấu trúc rỗng bên trong.
Khác với sàn dầm truyền thống, nơi tải trọng được truyền qua hệ dầm rồi xuống cột, sàn phẳng Uboot có thể truyền tải trọng trực tiếp từ bản sàn xuống cột thông qua cơ chế làm việc của bản sàn hai phương. Nhờ đó, mặt dưới sàn có thể phẳng hơn, giảm sự phụ thuộc vào hệ dầm nhô xuống không gian sử dụng.
Điểm cần hiểu đúng là Uboot không làm cho bê tông trở nên nhẹ hơn, mà giúp giảm phần bê tông trong vùng được thiết kế để tạo rỗng. Khả năng chịu lực của hệ sàn vẫn phụ thuộc vào chiều dày bản, cấu tạo cốt thép, nhịp sàn, tải trọng sử dụng và các điều kiện liên kết trong toàn bộ hệ kết cấu.

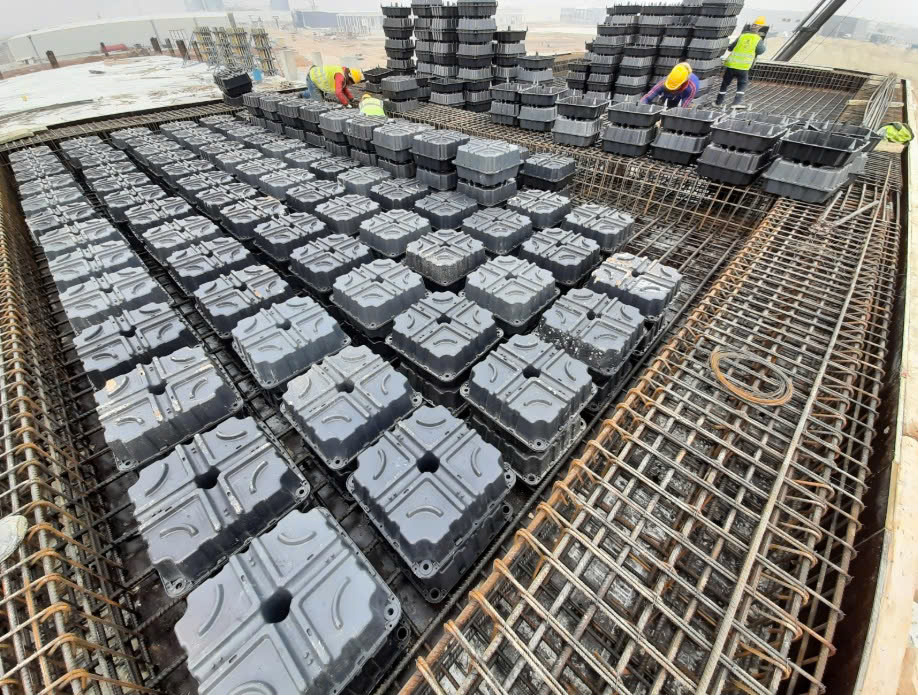

2. Cấu tạo của hệ sàn phẳng Uboot
Hệ sàn cần được thiết kế đồng bộ giữa hộp tạo rỗng, cốt thép và lớp bê tông bao quanh.
Một hệ sàn phẳng Uboot thông thường gồm các thành phần chính sau:
– Hộp nhựa Uboot: Được bố trí theo khoảng cách và sơ đồ thiết kế, tạo các khoang rỗng bên trong bản sàn. Hình dạng, kích thước và khả năng chịu lực của hộp cần phù hợp với giải pháp kết cấu được lựa chọn.
– Cốt thép lớp dưới: Tham gia chịu lực và được bố trí theo yêu cầu tính toán, đồng thời cần bảo đảm lớp bê tông bảo vệ theo hồ sơ thiết kế.
– Cốt thép lớp trên: Đảm nhiệm vai trò chịu lực tại các vùng tương ứng, đặc biệt cần được tính toán cẩn thận ở khu vực trên đầu cột và những vị trí có mô men âm lớn.
– Bê tông: Bao bọc hệ cốt thép và các hộp tạo rỗng, hình thành bản sàn sau khi đông cứng. Chất lượng bê tông và quá trình đổ, đầm ảnh hưởng trực tiếp đến khả năng làm việc của kết cấu.
– Hệ cốp pha, cây chống và phụ kiện định vị: Giữ ổn định hình học của sàn trong quá trình lắp dựng và đổ bê tông, hạn chế hiện tượng xô lệch hoặc nổi hộp.
Tỷ lệ rỗng, khoảng cách giữa các hộp và lượng bê tông sử dụng không nên lựa chọn theo kinh nghiệm cảm tính. Các thông số này phải được xác định dựa trên tính toán kết cấu, yêu cầu sử dụng và hướng dẫn kỹ thuật của hệ sản phẩm cụ thể.
3. Ưu điểm nổi bật của sàn phẳng Uboot
Giảm trọng lượng bản sàn
Việc tạo các khoang rỗng trong vùng bê tông ít phát huy hiệu quả chịu lực giúp giảm khối lượng bản sàn so với một số phương án sàn đặc có cùng phạm vi thiết kế. Khi được tính toán hợp lý, giải pháp này có thể góp phần giảm tải trọng truyền xuống cột, móng và các cấu kiện liên quan.
Dù vậy, mức độ tiết kiệm thực tế còn phụ thuộc vào nhịp sàn, chiều dày, tải trọng công trình và phương án kết cấu đối chứng. Không nên mặc định rằng cứ sử dụng Uboot là tổng chi phí xây dựng sẽ giảm.

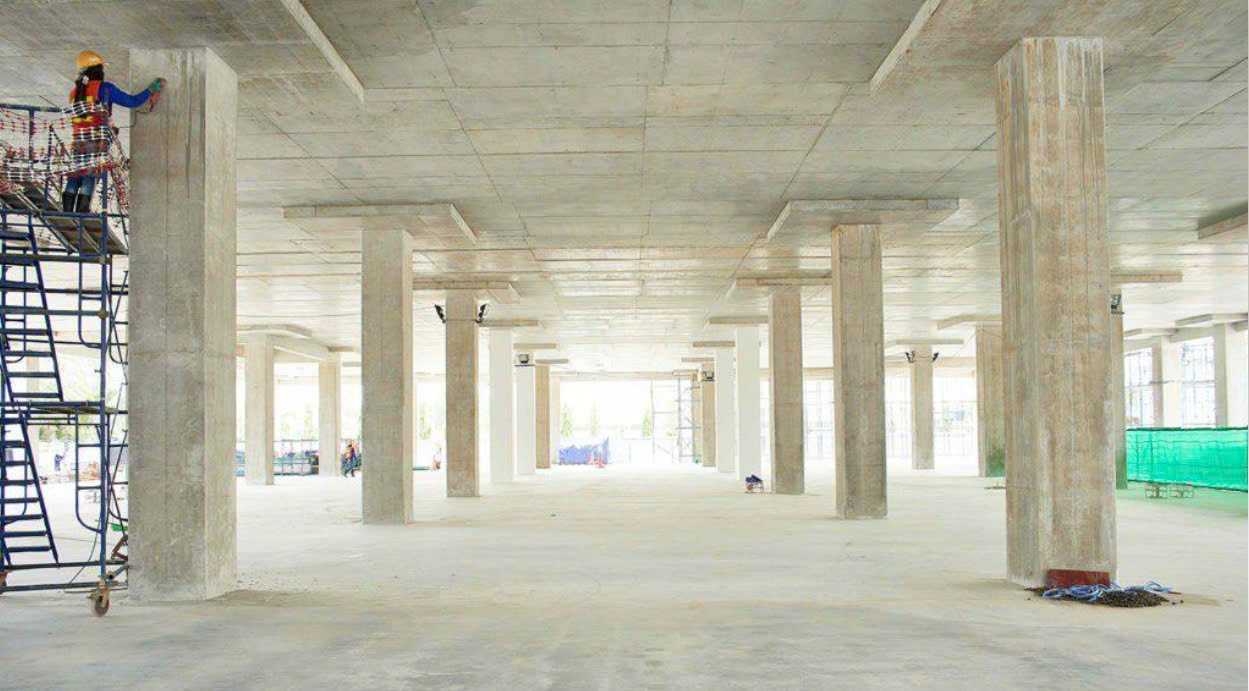

Tạo mặt bằng thông thoáng, linh hoạt
Một trong những lý do khiến sàn phẳng Uboot được quan tâm là khả năng hạn chế hệ dầm nhô xuống dưới trần. Với các công trình cần không gian mở như văn phòng, showroom, trung tâm thương mại hoặc nhà ở hiện đại, đặc điểm này giúp việc bố trí vách ngăn, hệ thống chiếu sáng và đường ống kỹ thuật trở nên thuận tiện hơn.
Khi chiều cao tầng được tổ chức hợp lý, chủ đầu tư cũng có thêm phương án cân đối giữa chiều cao thông thủy, tổng chiều cao công trình và nhu cầu sử dụng thực tế.
Hỗ trợ thiết kế nhịp sàn lớn
Trong những công trình có mặt bằng rộng, yêu cầu giảm số lượng cột hoặc tạo không gian sinh hoạt liên tục, sàn phẳng Uboot có thể là phương án đáng cân nhắc. Tuy nhiên, khả năng vượt nhịp không được quyết định bởi hộp Uboot đơn lẻ mà phụ thuộc vào toàn bộ hệ kết cấu, bao gồm chiều dày sàn, cốt thép, điều kiện gối đỡ và tải trọng tác dụng.
Đặc biệt, khu vực quanh đầu cột cần được kiểm tra kỹ về khả năng chống chọc thủng. Đây là vấn đề quan trọng đối với sàn phẳng nói chung, không thể bỏ qua chỉ vì bản sàn đã được giảm trọng lượng.
Hỗ trợ tổ chức hệ thống kỹ thuật
Mặt dưới sàn ít dầm nhô có thể tạo điều kiện thuận lợi cho việc bố trí hệ thống cơ điện, thông gió và trần hoàn thiện. Dẫu vậy, các lỗ mở kỹ thuật vẫn phải được xác định từ giai đoạn thiết kế; việc khoan cắt tùy tiện sau khi đổ bê tông có thể ảnh hưởng đến cốt thép và khả năng chịu lực của bản sàn.
4. Các công trình phù hợp với sàn phẳng Uboot
Sàn phẳng Uboot có thể được nghiên cứu cho nhiều loại công trình, tùy theo yêu cầu kiến trúc và điều kiện kết cấu.
– Nhà ở nhiều tầng: Phù hợp khi cần mặt bằng linh hoạt, hạn chế dầm ảnh hưởng đến không gian nội thất và tối ưu phương án tổ chức tầng.
– Văn phòng, showroom: Có lợi thế khi cần không gian mở, dễ thay đổi cách bố trí khu vực làm việc hoặc trưng bày.
– Công trình thương mại: Có thể được xem xét khi mặt bằng cần thông thoáng và yêu cầu tổ chức hệ thống kỹ thuật đồng bộ.
– Công trình có yêu cầu vượt nhịp: Cần được phân tích kỹ về tải trọng, độ võng, chọc thủng và hiệu quả kinh tế trước khi lựa chọn.
Với nhà phố quy mô nhỏ, mặt bằng chia nhiều phòng hoặc công trình có tải trọng và nhịp sàn không quá lớn, sàn đặc truyền thống vẫn có thể là lựa chọn hợp lý. Vì vậy, thay vì lựa chọn công nghệ theo xu hướng, chủ đầu tư nên yêu cầu đơn vị tư vấn so sánh các phương án trên cùng cơ sở thiết kế.
5. Quy trình thi công sàn phẳng Uboot
Chất lượng sàn không chỉ phụ thuộc vào bản vẽ mà còn nằm ở cách tổ chức thi công. Một số bước quan trọng cần được kiểm soát gồm:

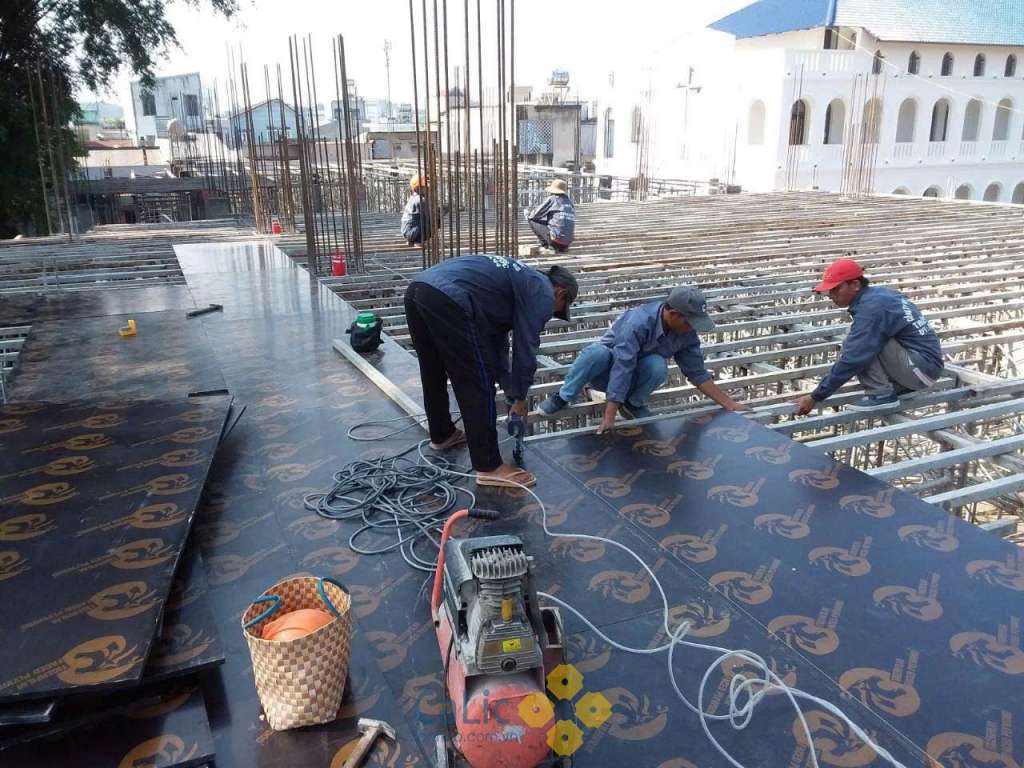

Bước 1: Chuẩn bị cốp pha và hệ chống đỡ. Cốp pha phải bảo đảm độ ổn định, cao độ và khả năng chịu tải trong quá trình thi công, kể cả tải trọng do bê tông tươi và thiết bị thi công gây ra.
Bước 2: Lắp đặt cốt thép lớp dưới. Cốt thép được bố trí đúng đường kính, khoảng cách, chiều dài neo và lớp bê tông bảo vệ theo bản vẽ kết cấu.

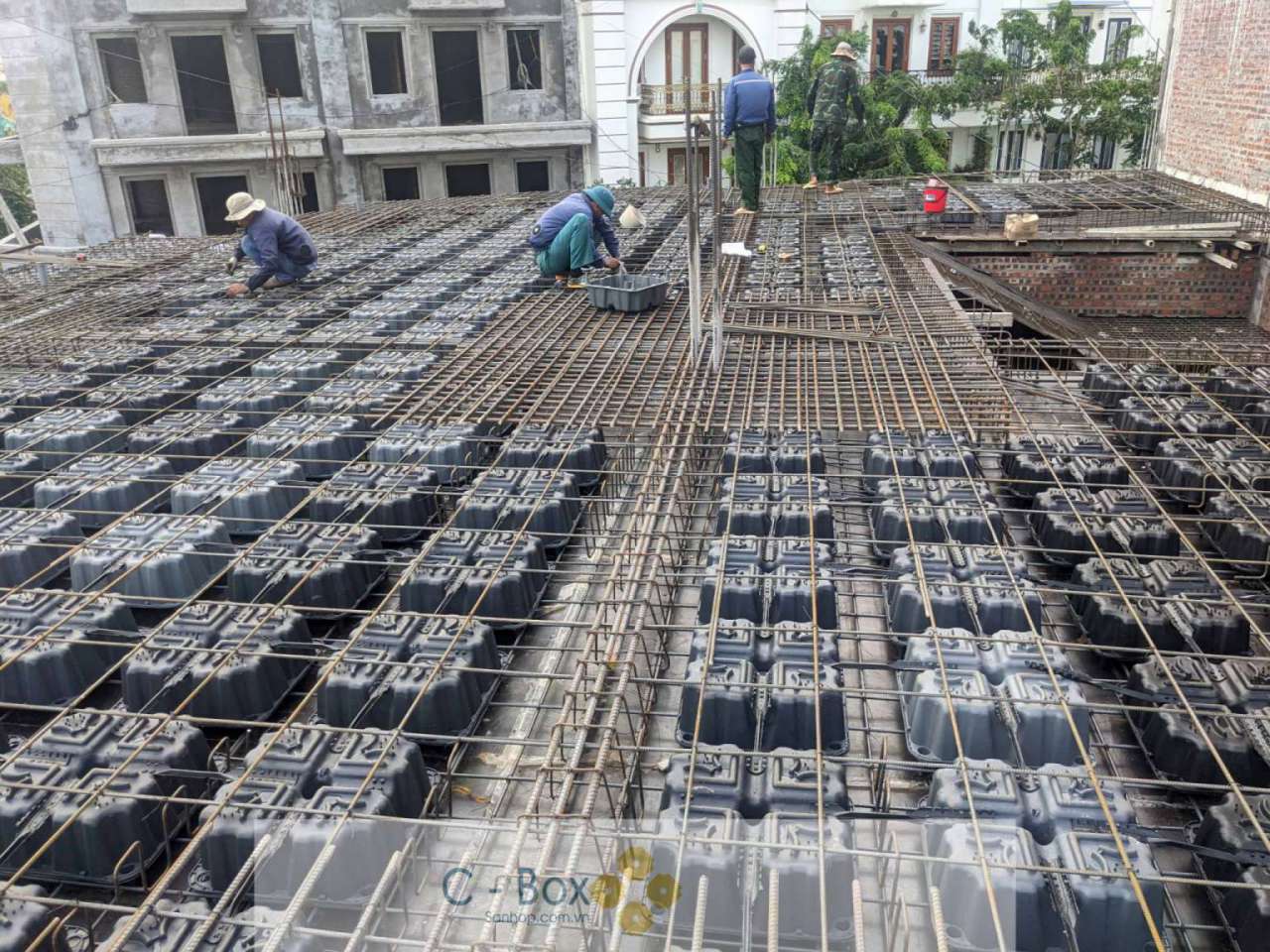

Bước 3: Định vị hộp Uboot. Các hộp cần được sắp xếp đúng sơ đồ, khoảng cách và vị trí thiết kế. Hệ cố định phải đủ chắc chắn để hạn chế dịch chuyển hoặc nổi hộp khi đổ bê tông.
Bước 4: Lắp cốt thép lớp trên và kiểm tra tổng thể. Đây là thời điểm cần rà soát kỹ vùng đầu cột, thép tăng cường, vị trí lỗ mở và các chi tiết liên kết trước khi nghiệm thu.
Bước 5: Đổ và đầm bê tông. Bê tông cần được phân phối phù hợp, tránh tập trung tải trọng quá lớn tại một vị trí. Công tác đầm phải bảo đảm bê tông điền đầy các vùng cần thiết, đồng thời không làm xô lệch hộp và cốt thép.
Bước 6: Bảo dưỡng và kiểm soát chất lượng. Sau khi đổ, bê tông cần được bảo dưỡng theo yêu cầu kỹ thuật; việc tháo chống chỉ thực hiện khi kết cấu đáp ứng điều kiện về cường độ và quy định trong hồ sơ thiết kế, biện pháp thi công.
6. Những lưu ý khi lựa chọn sàn phẳng Uboot
Dù sở hữu nhiều ưu điểm, sàn phẳng Uboot vẫn có những yêu cầu kỹ thuật riêng. Trước hết, kỹ sư cần kiểm tra khả năng chịu uốn, độ võng và chống chọc thủng tại các vị trí quan trọng, đặc biệt với công trình có nhịp lớn hoặc tải trọng tập trung.
Bên cạnh đó, chất lượng hộp nhựa, phương án định vị và khả năng kiểm soát bê tông trong quá trình đổ cũng cần được đánh giá kỹ. Nếu hộp bị dịch chuyển, cốt thép sai vị trí hoặc bê tông không được đầm đúng cách, chất lượng kết cấu có thể không đạt yêu cầu thiết kế.
Về chi phí, chủ đầu tư nên so sánh tổng thể giữa các phương án, bao gồm vật liệu, nhân công, cốp pha, hệ chống đỡ, tiến độ, vận chuyển và những ảnh hưởng liên quan đến cột, móng, chiều cao tầng. Việc chỉ so sánh giá hộp Uboot hoặc đơn giá bê tông sẽ không phản ánh đầy đủ hiệu quả kinh tế của công trình.
7. Calic – Tư vấn giải pháp sàn phẳng phù hợp cho công trình
Lựa chọn sàn phẳng Uboot cần bắt đầu từ bài toán kết cấu và nhu cầu sử dụng thực tế, thay vì chỉ dựa vào ưu điểm của công nghệ. Một phương án phù hợp phải đồng thời đáp ứng yêu cầu an toàn, công năng, khả năng thi công và ngân sách đầu tư.
Với kinh nghiệm trong lĩnh vực công nghệ xây dựng, Calic hướng đến việc cung cấp thông tin kỹ thuật và tư vấn giải pháp sàn phẳng dựa trên đặc điểm cụ thể của từng công trình. Nếu đang cân nhắc sàn phẳng Uboot cho nhà ở, văn phòng hoặc công trình thương mại, chủ đầu tư nên trao đổi với đội ngũ chuyên môn để đánh giá nhịp sàn, tải trọng, phương án kết cấu và chi phí trước khi quyết định.
Liên hệ Calic để được tư vấn giải pháp sàn phẳng phù hợp, góp phần tối ưu hiệu quả sử dụng không gian và kiểm soát chất lượng ngay từ giai đoạn thiết kế.
