Hệ số quy đổi sàn hộp NEWQuá trình tìm kiếm giải pháp kết cấu cho nhà phố, văn phòng, công trình thương mại hay nhà xưởng, không ít chủ đầu tư quan tâm đến sàn ô cờ và sàn phẳng vì cả hai đều có khả năng tạo không gian thông thoáng, hạn chế sự xuất hiện của dầm truyền thống. Tuy nhiên, đây không phải là hai hệ sàn giống nhau. Mỗi giải pháp có cấu tạo, cách truyền lực và thế mạnh riêng, phù hợp với những bài toán công trình khác nhau.
Vậy sàn ô cờ khác sàn phẳng như thế nào? Nếu chỉ nhìn vào mặt dưới của sàn, sự khác biệt có thể chưa thật rõ ràng. Nhưng khi xét sâu hơn về cấu tạo và nguyên lý làm việc, hai hệ kết cấu này có nhiều điểm đáng lưu ý.
Sàn ô cờ và sàn phẳng là gì?
Sàn ô cờ là dạng kết cấu sàn bê tông cốt thép có hệ dầm giao nhau theo hai phương, tạo thành những ô vuông hoặc chữ nhật giống hình bàn cờ. Phần dầm có thể được bố trí chìm hoặc nổi tùy phương án thiết kế. Nhờ hệ dầm giao nhau, tải trọng trên sàn được phân phối theo hai phương xuống các vị trí chịu lực.
Trong khi đó, sàn phẳng là hệ sàn bê tông cốt thép truyền tải trọng trực tiếp xuống cột mà không sử dụng hệ dầm chính như kết cấu sàn truyền thống. Tùy thiết kế, khu vực quanh đầu cột có thể được gia cường để tăng khả năng chịu lực và hạn chế nguy cơ chọc thủng sàn.
Điểm dễ gây nhầm lẫn nằm ở việc cả hai đều có thể giúp không gian bên dưới sàn ít bị vướng dầm lớn. Tuy nhiên, cách hình thành khoảng không và cơ chế chịu lực của chúng hoàn toàn khác nhau.
Sàn ô cờ khác sàn phẳng như thế nào về cấu tạo?
Đây là điểm khác biệt đầu tiên mà chủ đầu tư nên nắm rõ.

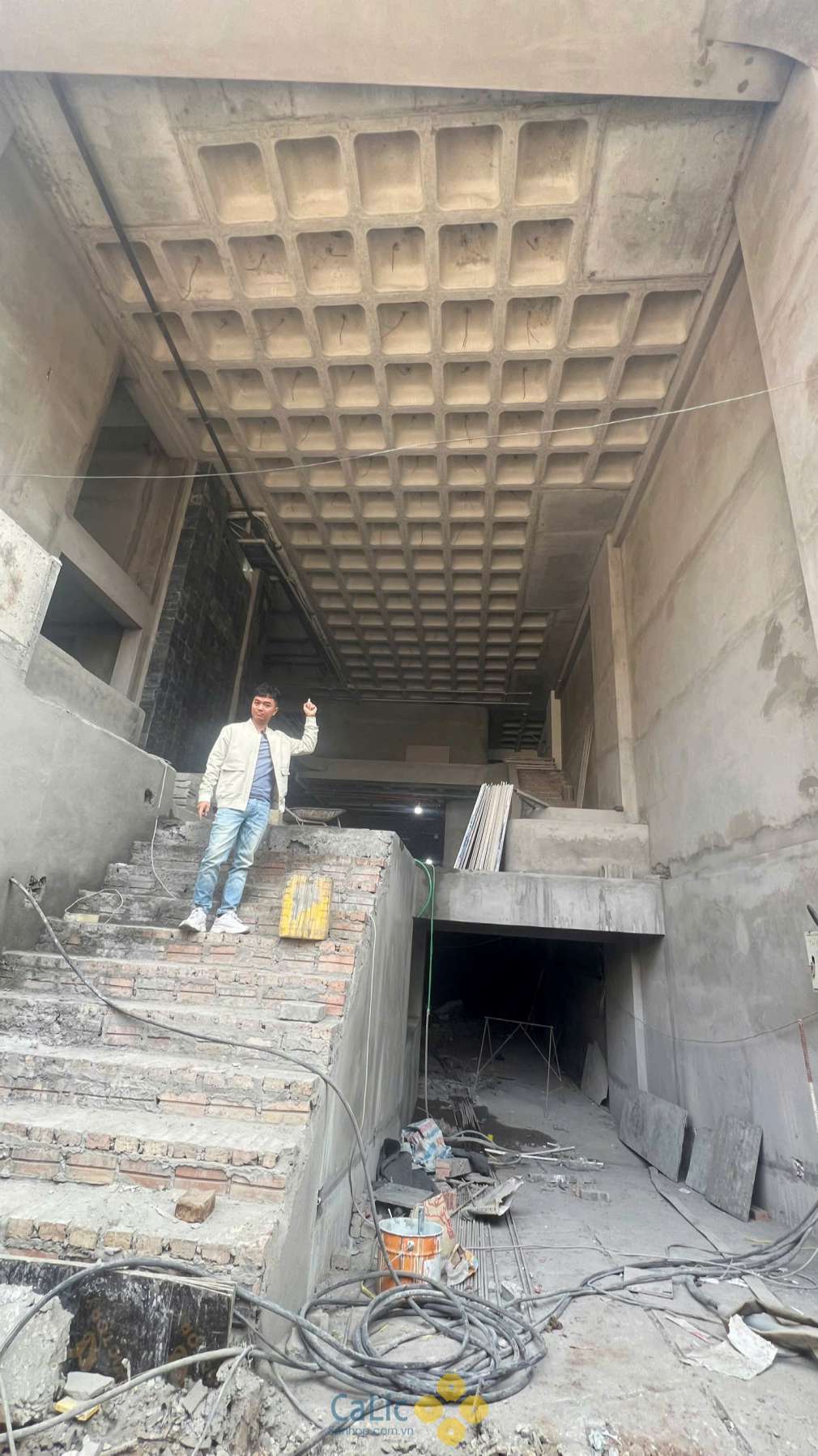

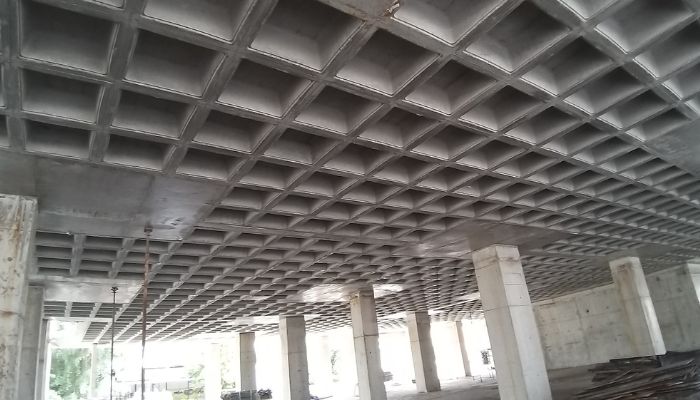

Với sàn ô cờ, hệ dầm được bố trí giao nhau theo hai phương. Các dầm này chia mặt bằng sàn thành nhiều ô, đồng thời tham gia trực tiếp vào quá trình chịu và truyền tải trọng. Vì vậy, nhìn từ mặt dưới, công trình sử dụng sàn ô cờ thường có hình ảnh đặc trưng là các ô lõm hoặc hệ lưới dầm đều nhau.
Sàn phẳng lại có cấu tạo tương đối phẳng ở mặt dưới. Không có hệ dầm giao nhau chia thành từng ô như sàn ô cờ, tải trọng được truyền trực tiếp từ bản sàn xuống cột. Chính đặc điểm này tạo ra lợi thế lớn về độ thông thoáng, đặc biệt với những công trình cần không gian linh hoạt.
Nói đơn giản, sàn ô cờ tận dụng hệ dầm giao nhau để tăng khả năng làm việc của kết cấu, còn sàn phẳng tập trung vào bản sàn và hệ cột để tạo mặt bằng thông thoáng hơn.
Khác nhau về khả năng vượt nhịp và chịu tải
Khi so sánh sàn ô cờ và sàn phẳng, khả năng vượt nhịp là yếu tố không thể bỏ qua.
Sàn ô cờ có hệ dầm giao nhau theo hai phương nên có khả năng phân phối tải trọng khá hiệu quả, đặc biệt trong những mặt bằng có nhịp lớn hoặc yêu cầu kiểm soát độ võng. Cấu tạo dạng ô cũng giúp tăng độ cứng tổng thể của hệ sàn mà không nhất thiết phải tăng chiều dày toàn bộ bản sàn.
Sàn phẳng cũng có thể được thiết kế cho nhịp tương đối lớn, nhưng khi nhịp và tải trọng tăng, bài toán về chiều dày bản, độ võng, khả năng chịu cắt và chống chọc thủng quanh cột trở nên quan trọng hơn. Vì vậy, không thể chỉ dựa vào tiêu chí “không có dầm” để kết luận sàn phẳng phù hợp với mọi công trình.
Với những công trình có yêu cầu đặc biệt về nhịp, tải trọng hoặc mặt bằng, kỹ sư cần tính toán kết cấu cụ thể thay vì lựa chọn theo kinh nghiệm đơn thuần.
Sàn ô cờ khác sàn phẳng về tính thẩm mỹ và không gian sử dụng
Nếu mục tiêu chính là tạo một mặt trần phẳng, thuận tiện cho việc bố trí nội thất, hệ thống kỹ thuật và chiếu sáng, sàn phẳng thường có ưu thế rõ ràng.
Mặt dưới của sàn phẳng tương đối đồng nhất, giúp việc bố trí đường ống điện nước, điều hòa hoặc hệ thống cơ điện trở nên linh hoạt hơn. Chiều cao tầng cũng có thể được tối ưu tùy phương án thiết kế.
Sàn ô cờ lại tạo ra một diện mạo khác. Các ô sàn và hệ dầm giao nhau có thể trở thành một phần của ngôn ngữ kiến trúc nếu được xử lý ngay từ đầu. Với nhà hàng, showroom, văn phòng hay những công trình theo phong cách công nghiệp, hệ ô cờ đôi khi còn tạo được điểm nhấn riêng thay vì phải che toàn bộ kết cấu bằng trần giả.
Do đó, yếu tố thẩm mỹ không đơn thuần là “sàn nào đẹp hơn”, mà nằm ở việc giải pháp kết cấu có phù hợp với ý tưởng kiến trúc hay không.
Chi phí và quá trình thi công có gì khác nhau?
Sàn ô cờ cần thi công hệ dầm giao nhau nên công tác cốp pha, cốt thép và kiểm soát cao độ thường phức tạp hơn so với một số phương án sàn phẳng. Hình dạng các ô sàn cũng đòi hỏi đơn vị thi công có kinh nghiệm để đảm bảo kích thước, vị trí thép và chất lượng bê tông đúng thiết kế.
Sàn phẳng có ưu điểm về mặt bằng thi công tương đối đơn giản hơn do giảm hệ dầm truyền thống. Tuy nhiên, điều đó không có nghĩa chi phí luôn thấp hơn. Với sàn phẳng, thiết kế phải xử lý kỹ khu vực đầu cột, khả năng chọc thủng, độ võng và các yêu cầu chịu lực khác.
Vì vậy, không nên so sánh chi phí sàn ô cờ và sàn phẳng chỉ dựa trên đơn giá vật liệu hoặc nhân công. Tổng chi phí cần được nhìn trên cả kết cấu, cốp pha, cốt thép, bê tông, thời gian thi công, hoàn thiện và yêu cầu sử dụng thực tế.
Nên chọn sàn ô cờ hay sàn phẳng?
Không có một phương án duy nhất phù hợp cho mọi công trình. Nếu công trình cần mặt trần phẳng, bố trí không gian linh hoạt và hạn chế tối đa hệ dầm, sàn phẳng có thể là lựa chọn đáng cân nhắc. Ngược lại, nếu bài toán đặt nặng khả năng phân phối tải theo hai phương, kiểm soát độ cứng và khai thác hình thức kết cấu dạng lưới, sàn ô cờ có thể mang lại những lợi thế riêng.
Quan trọng nhất là giải pháp phải được lựa chọn từ mặt bằng kiến trúc, nhịp cột, tải trọng, chiều cao tầng, công năng và điều kiện thi công, thay vì chỉ nhìn vào tên gọi của hệ sàn.
Calic – Tư vấn giải pháp sàn phù hợp cho từng công trình
Với các công trình đang cân nhắc giữa sàn ô cờ và sàn phẳng, việc trao đổi với đơn vị có chuyên môn kết cấu ngay từ giai đoạn đầu sẽ giúp chủ đầu tư nhìn rõ hơn ưu điểm, hạn chế cũng như chi phí dự kiến của từng phương án. Calic cung cấp giải pháp kết cấu sàn phẳng và các hệ sàn không dầm, đồng hành từ khâu tư vấn, lựa chọn phương án đến triển khai theo yêu cầu thực tế của công trình.
Thay vì chọn một hệ sàn chỉ vì đang được sử dụng phổ biến, hãy bắt đầu từ chính bài toán của công trình để tìm ra phương án hợp lý về kết cấu, công năng, chi phí và hiệu quả sử dụng lâu dài.
