Những công trình nào phù hợp với sàn ô cờ vượt nhịp?

Trong những công trình cần tạo không gian rộng, hạn chế cột giữa hoặc muốn khai thác tối đa diện tích sử dụng, bài toán lựa chọn kết cấu sàn luôn được đặt ra từ khá sớm. Sàn ô cờ vượt nhịp là một trong những phương án được quan tâm bởi kết cấu được tổ chức theo hai phương, giúp phân phối tải trọng hiệu quả và tạo điều kiện để bố trí những khoảng không lớn hơn so với nhiều dạng sàn thông thường.

Điểm đáng chú ý của sàn ô cờ không nằm đơn thuần ở việc tăng chiều dài nhịp. Hiệu quả vượt nhịp phải được hình thành từ sự phối hợp giữa bản sàn, hệ dầm, cột và toàn bộ kết cấu chịu lực. Khi được tính toán đúng, giải pháp này có thể đáp ứng tốt những mặt bằng yêu cầu không gian thông thoáng mà vẫn đảm bảo các tiêu chí về độ cứng và khả năng chịu lực.

Sàn ô cờ vượt nhịp là gì?

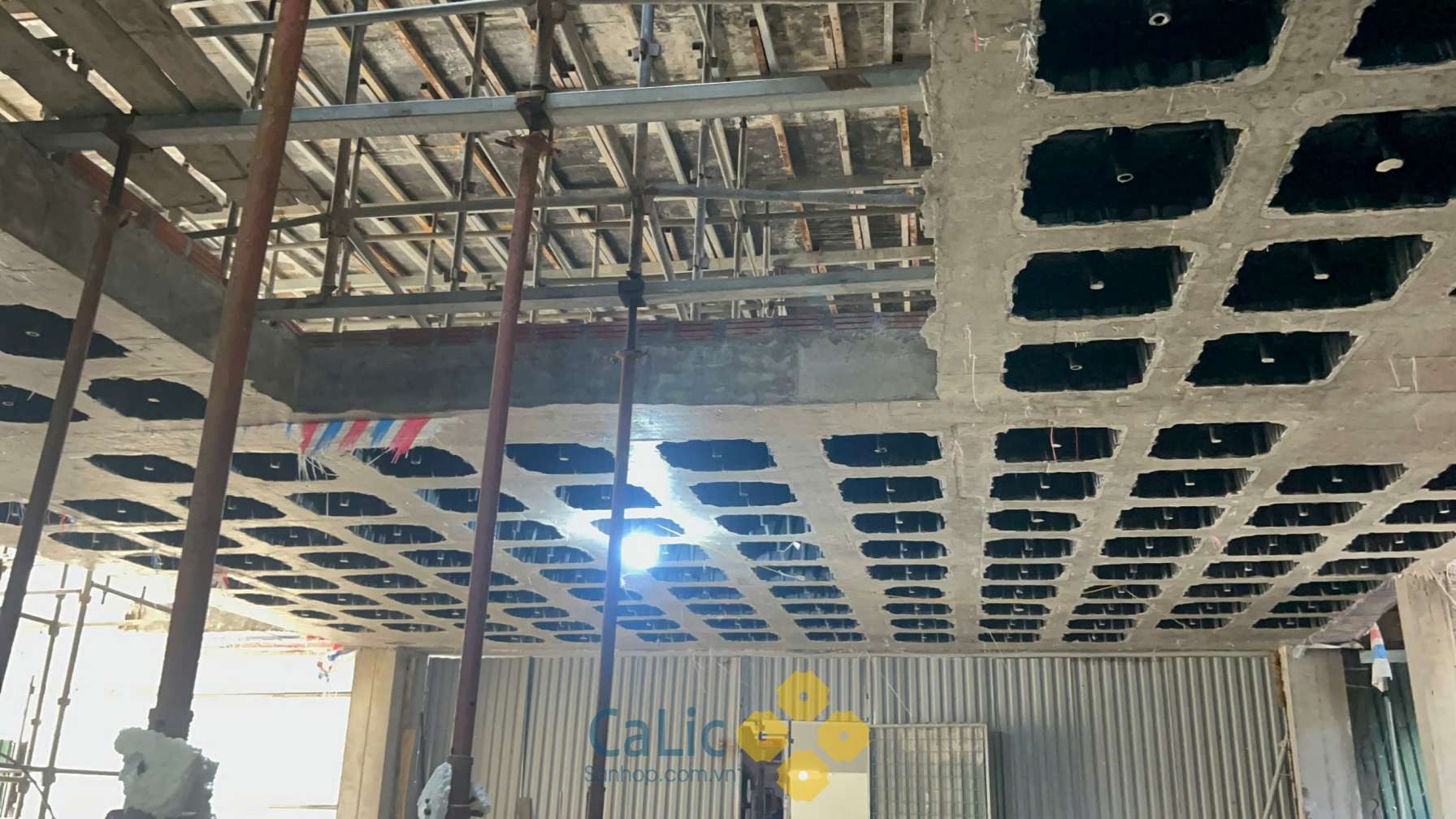

Sàn ô cờ là dạng sàn bê tông cốt thép được cấu tạo với hệ dầm bố trí theo hai phương, giao nhau tạo thành các ô trên mặt dưới sàn. Phần bê tông ở những khu vực ít tham gia chịu lực được giảm bớt thông qua cấu tạo phù hợp, trong khi vật liệu được tập trung vào các vùng cần thiết để hình thành hệ chịu lực.

Khi áp dụng cho công trình có nhịp lớn, hệ dầm hai phương giúp tải trọng được phân phối theo nhiều hướng và truyền xuống các cấu kiện đứng một cách hợp lý. Nhờ đó, sàn có khả năng đáp ứng những không gian mà yêu cầu về số lượng cột hoặc khẩu độ sử dụng được đặt lên cao hơn.

Tuy nhiên, khái niệm vượt nhịp cần được hiểu trong mối quan hệ với tải trọng và sơ đồ kết cấu cụ thể. Không có một kích thước nhịp cố định phù hợp cho mọi công trình, bởi cùng một loại sàn nhưng khi tải trọng, điều kiện biên hoặc kích thước ô sàn thay đổi thì phương án tính toán cũng sẽ khác.

Vì sao sàn ô cờ có khả năng vượt nhịp tốt?

Khả năng làm việc theo hai phương là yếu tố quan trọng tạo nên đặc tính của sàn ô cờ. Khi chịu tải, kết cấu không chỉ truyền lực theo một hướng mà có sự tham gia của cả hệ dầm vuông góc, từ đó phân phối tải đến các vị trí chịu lực theo sơ đồ đã được tính toán.

Cách tổ chức này đặc biệt hữu ích với mặt bằng có khẩu độ tương đối lớn. Thay vì tăng vật liệu một cách đồng đều trên toàn bộ chiều dày sàn, kết cấu có thể được bố trí vật liệu tập trung tại những vùng cần thiết. Việc giảm phần trọng lượng không đóng góp đáng kể vào khả năng chịu lực cũng góp phần kiểm soát tải trọng bản thân.

Khi tải trọng bản thân được xem xét hợp lý, hệ cột và móng phía dưới cũng có điều kiện được tối ưu theo kết quả tính toán. Đây là một trong những lý do sàn ô cờ thường được đưa vào danh sách phương án khi công trình cần mở rộng không gian mà vẫn kiểm soát hiệu quả kết cấu.

Những công trình nào phù hợp với sàn ô cờ vượt nhịp?

Không phải cứ có nhịp lớn là nên lựa chọn sàn ô cờ. Giải pháp này phát huy giá trị rõ hơn ở những công trình có mặt bằng tương đối đều, khoảng cách cột cần được tổ chức hợp lý và yêu cầu không gian lớn.

Một số dạng công trình có thể cân nhắc gồm trung tâm thương mại, khu vực sảnh rộng, văn phòng, nhà hàng, showroom, công trình dịch vụ hoặc những tầng cần hạn chế cột giữa. Với nhà ở, sàn ô cờ cũng có thể được nghiên cứu cho những căn biệt thự hoặc nhà phố có không gian sinh hoạt lớn, đặc biệt khi kiến trúc muốn khai thác trần ô cờ như một yếu tố thẩm mỹ.

Ngược lại, mặt bằng quá nhỏ, hình dạng phức tạp hoặc có quá nhiều lỗ mở kỹ thuật sẽ khiến việc tổ chức hệ dầm trở nên khó khăn hơn. Trong trường hợp đó, kỹ sư cần so sánh sàn ô cờ với các giải pháp khác trước khi quyết định.

Các yếu tố ảnh hưởng đến khả năng vượt nhịp

Để thiết kế sàn ô cờ vượt nhịp, kỹ sư phải xem xét nhiều thông số thay vì chỉ dựa vào chiều dài nhịp. Tải trọng thường xuyên và tải trọng sử dụng của công trình là cơ sở quan trọng để xác định kích thước cấu kiện, lượng cốt thép cũng như độ cứng cần thiết.

Sơ đồ cột cũng có ảnh hưởng trực tiếp đến cách sàn truyền lực. Khoảng cách giữa các cột, vị trí cột biên, điều kiện liên kết và các khu vực chịu tải tập trung đều cần được đưa vào mô hình tính toán.

Ngoài khả năng chịu lực, độ võng và rung của sàn cũng cần được kiểm soát. Một hệ sàn có thể đáp ứng về cường độ nhưng nếu biến dạng quá lớn trong quá trình sử dụng thì vẫn không phải phương án phù hợp. Đó là lý do bài toán vượt nhịp luôn cần được đánh giá đồng thời về cường độ và trạng thái sử dụng.

Lưu ý khi thiết kế và thi công sàn ô cờ

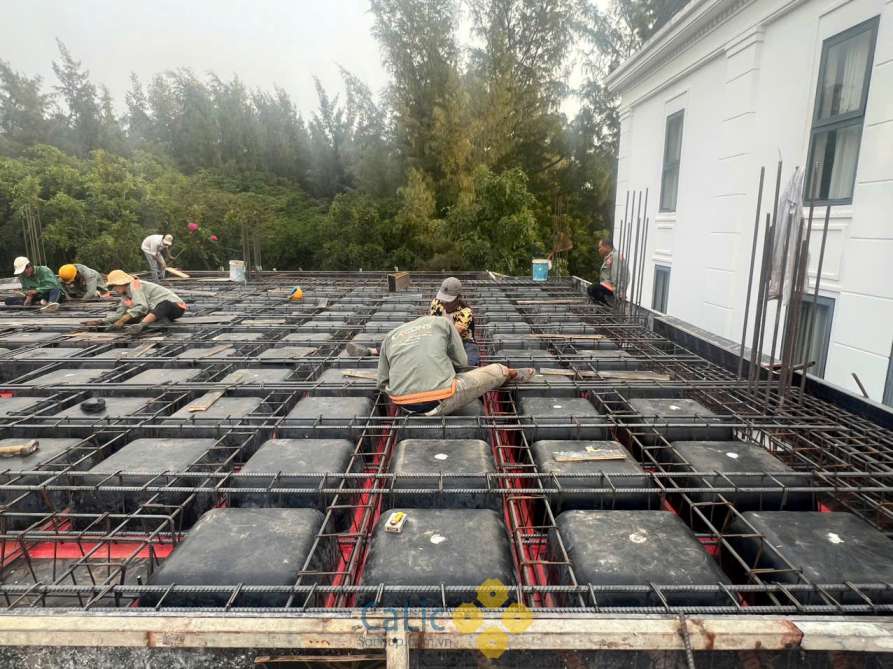

Đối với sàn có nhịp lớn, chất lượng thiết kế và thi công ảnh hưởng trực tiếp đến hiệu quả của kết cấu. Hệ dầm cần được bố trí đúng vị trí, kích thước ô sàn phải bám sát hồ sơ thiết kế và cốt thép cần đảm bảo đúng chủng loại, số lượng cũng như vị trí.

Các khu vực quanh cột cần được đặc biệt chú ý bởi đây là nơi tập trung nội lực và có nguy cơ phát sinh các dạng phá hoại cục bộ nếu cấu tạo không phù hợp. Những vị trí có lỗ mở lớn cho thang, kỹ thuật hoặc hệ thống cơ điện cũng cần được xử lý ngay trong phương án kết cấu thay vì tự ý điều chỉnh khi thi công.

Với công trình nhịp lớn, việc kiểm soát cao độ, kích thước hình học và chất lượng bê tông trong quá trình đổ sàn càng trở nên cần thiết. Chỉ một sai lệch tại một bộ phận cũng có thể ảnh hưởng đến sự làm việc đồng bộ của toàn hệ.

Sàn ô cờ vượt nhịp có những ưu điểm gì?

Nếu được lựa chọn đúng điều kiện, sàn ô cờ có thể đem lại nhiều lợi ích cho công trình. Không gian sử dụng được mở rộng nhờ khả năng bố trí nhịp lớn và giảm sự phụ thuộc vào hệ cột giữa, qua đó tạo thêm sự linh hoạt cho kiến trúc và công năng.

Khối lượng kết cấu cũng có thể được kiểm soát nhờ cách phân bố vật liệu hợp lý. Khi kết hợp đồng bộ với hệ cột và móng, giải pháp này có tiềm năng giảm tải trọng truyền xuống các tầng dưới.

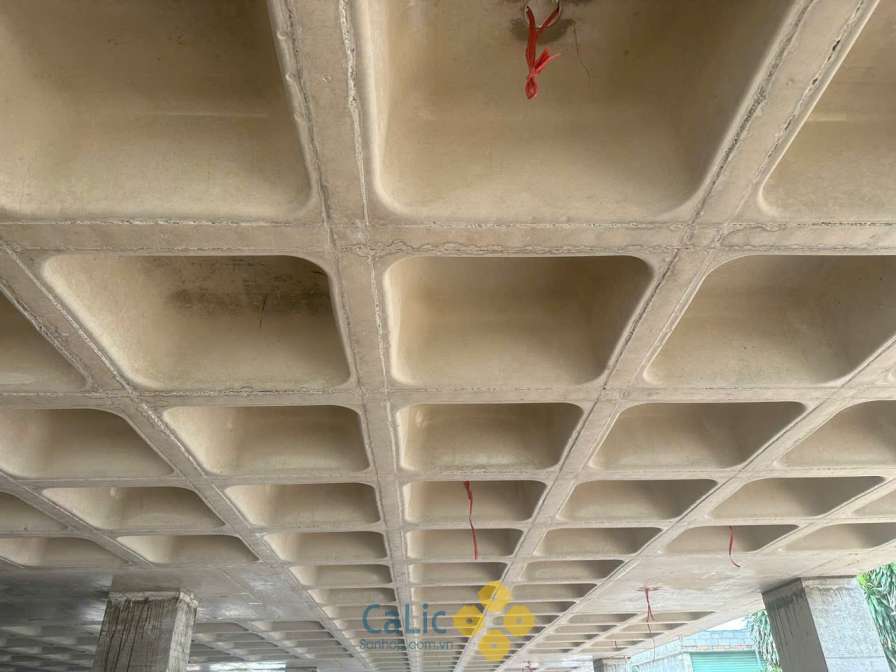

Một ưu điểm khác nằm ở giá trị kiến trúc. Hệ ô cờ dưới sàn có thể được giữ lại và xử lý như một phần của trần, phù hợp với các không gian hiện đại, công nghiệp hoặc những công trình muốn tạo điểm nhấn bằng chính kết cấu.

Calic tư vấn giải pháp sàn ô cờ theo yêu cầu công trình

Với sàn ô cờ vượt nhịp, lựa chọn giải pháp cần bắt đầu từ bài toán tổng thể thay vì chỉ quan tâm đến khả năng tạo khẩu độ lớn. Calic hướng đến việc phối hợp giữa yêu cầu kiến trúc, sơ đồ cột, tải trọng, chiều cao tầng và điều kiện thi công để đưa ra phương án phù hợp cho từng công trình.

Việc tính toán từ giai đoạn đầu giúp chủ đầu tư chủ động hơn về không gian, vật tư và phương án thi công. Đồng thời, những vị trí đặc biệt như cột, lỗ mở hay khu vực chịu tải lớn cũng được xem xét trước, hạn chế việc thay đổi kết cấu trong quá trình triển khai thực tế.

Kết luận

Sàn ô cờ vượt nhịp là một hướng kết cấu đáng cân nhắc đối với những công trình cần không gian rộng, hạn chế cột và muốn tổ chức mặt bằng linh hoạt. Khả năng làm việc theo hai phương cùng cách phân bố vật liệu hợp lý tạo điều kiện để hệ sàn đáp ứng nhịp lớn trong những điều kiện phù hợp.

Dẫu vậy, hiệu quả của giải pháp không thể đánh giá chỉ bằng một con số về chiều dài nhịp. Tải trọng, sơ đồ cột, kích thước ô sàn, độ cứng, độ võng, cấu tạo thép và chất lượng thi công đều cần được xem xét đồng thời. Khi được tính toán và triển khai đúng kỹ thuật, sàn ô cờ có thể trở thành lựa chọn hiệu quả cho nhiều công trình có yêu cầu cao về không gian và kết cấu.
