Hệ số quy đổi sàn hộp NEWSàn phẳng là giải pháp kết cấu ngày càng được sử dụng trong nhà ở, văn phòng, khách sạn và các công trình có yêu cầu cao về không gian kiến trúc. Khác với sàn dầm truyền thống, sàn phẳng truyền tải trọng trực tiếp từ bản sàn xuống cột, vì vậy cách bố trí cốt thép có ảnh hưởng rất lớn đến khả năng chịu lực, kiểm soát nứt và đặc biệt là an toàn tại khu vực liên kết sàn – cột. Các nghiên cứu và hướng dẫn thiết kế đều xem chọc thủng là một trong những vấn đề quan trọng nhất đối với hệ sàn phẳng.
Với kinh nghiệm triển khai các giải pháp kết cấu, Calic cho rằng không nên hiểu cấu tạo cốt thép sàn phẳng đơn giản là đặt hai lớp thép trên và dưới theo một khoảng cách nhất định. Điều quan trọng nằm ở việc xác định đúng vùng chịu mô men, tổ chức thép quanh cột và kiểm soát khả năng truyền lực giữa sàn với cột.
1. Sàn phẳng có cấu tạo cốt thép khác gì sàn dầm thông thường?
Điểm dễ nhận thấy nhất của sàn phẳng là không có hệ dầm chìm hoặc dầm nổi đỡ bản sàn. Bản sàn thường có chiều dày tương đối đồng đều và tải trọng được truyền trực tiếp về các cột. Cách làm này giúp giảm chiều cao tầng, tạo mặt dưới trần phẳng và thuận lợi cho việc bố trí hệ thống cơ điện.
Đổi lại, sự tập trung tải trọng tại chân cột khiến khu vực này trở thành vị trí cần được quan tâm đặc biệt. Ngoài mô men âm lớn, sàn còn phải chịu tác động của lực cắt quanh cột, trong đó nguy cơ phá hoại do chọc thủng có thể xảy ra theo cơ chế tương đối giòn nếu không được kiểm tra và cấu tạo phù hợp.

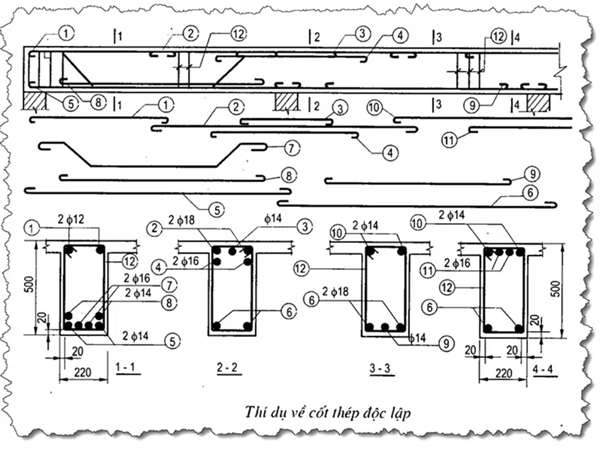

Bởi vậy, bản vẽ chi tiết cấu tạo cốt thép sàn phẳng thường thể hiện rõ thép lớp trên, thép lớp dưới, thép tăng cường quanh cột và phương án cốt thép chống chọc thủng nếu tính toán yêu cầu.
2. Phân chia dải cột và dải giữa để bố trí thép
Một đặc điểm quan trọng của sàn phẳng là mặt bằng ô sàn thường được chia thành dải cột (column strip) và dải giữa (middle strip). Việc phân chia này giúp tổ chức lượng cốt thép theo sự phân bố mô men thay vì rải đều một cách cơ học trên toàn bộ bản sàn. Các hướng dẫn detailing cho sàn phẳng cũng sử dụng khái niệm hai dải này để phục vụ tính toán và triển khai cốt thép.
Tại dải cột, đặc biệt là vùng phía trên cột, lượng thép lớp trên thường được bố trí lớn hơn do đây là khu vực chịu mô men âm đáng kể. Trong khi đó, vùng giữa nhịp cần tập trung hơn vào thép lớp dưới để chống mô men dương.
Một số hướng dẫn theo Eurocode đưa ra khoảng phân bổ mô men tham khảo cho dải cột và dải giữa, nhưng tỷ lệ cụ thể không nên áp dụng máy móc cho mọi công trình. Nó phải xuất phát từ sơ đồ tính, tải trọng, kích thước ô sàn, điều kiện biên và tiêu chuẩn thiết kế được lựa chọn.
3. Cốt thép lớp dưới: tập trung khả năng chịu mô men dương
Cốt thép lớp dưới của sàn phẳng chủ yếu đảm nhận mô men dương tại khu vực giữa nhịp. Các thanh thép được bố trí theo hai phương của ô sàn, tạo thành hệ lưới chịu lực cho bản.
Ở những ô sàn có kích thước hoặc tải trọng không đồng đều, không nên chỉ nhìn vào diện tích thép tổng cộng mà bỏ qua sự phân bố theo từng phương. Chẳng hạn, một ô sàn 7 × 8 m trong công trình văn phòng có thể có nhu cầu cốt thép khác nhau giữa hai phương do điều kiện liên kết, tải trọng sử dụng và độ cứng của hệ kết cấu.

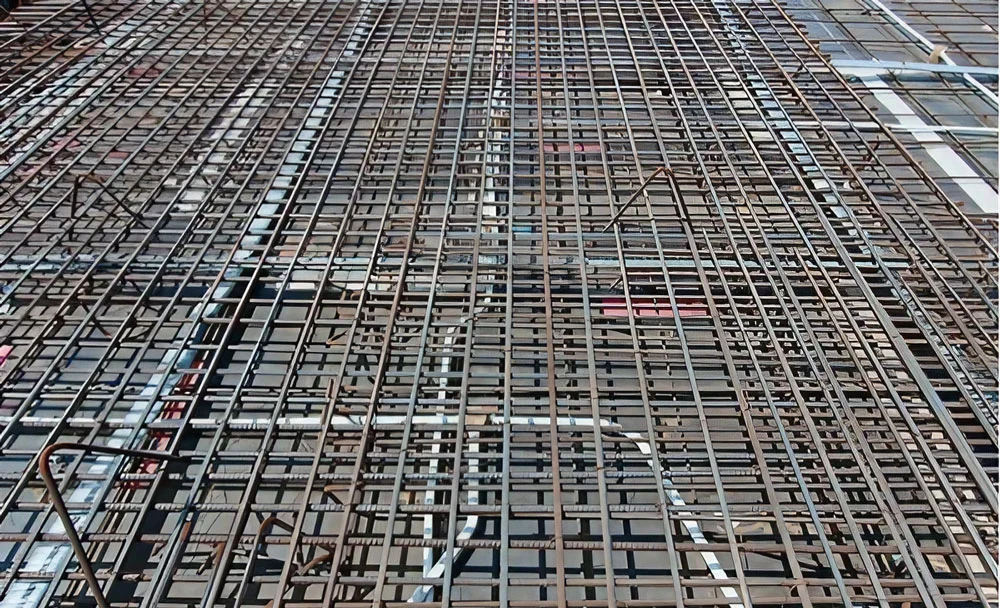

Về mặt thi công, thép lớp dưới phải được kê đủ cao độ để bảo đảm lớp bê tông bảo vệ và tránh hiện tượng thép bị võng xuống trong quá trình đi lại, đổ bê tông. Đây là chi tiết tưởng nhỏ nhưng nếu kiểm soát không tốt sẽ làm thay đổi chiều cao làm việc thực tế của tiết diện.
4. Cốt thép lớp trên và vùng tăng cường quanh cột
Nếu thép lớp dưới là thành phần quan trọng ở giữa nhịp thì thép lớp trên lại đặc biệt quan trọng tại khu vực gối cột. Khi sàn liên kết cứng với cột, mô men âm hình thành mạnh ở phía trên bản sàn, khiến cốt thép lớp trên phải được tăng cường và kéo đủ vào vùng cần thiết.
Một nguyên tắc detailing thường được sử dụng là tập trung phần đáng kể lượng thép chịu mô men âm của dải cột trong vùng nằm trực tiếp trên tim cột. Các tài liệu hướng dẫn theo EC2 cũng nhấn mạnh việc tập trung thép âm tại khu vực cột thay vì phân bố đồng đều trên toàn chiều rộng dải.
Trong thực tế, đây là vị trí Calic đặc biệt lưu ý khi kiểm tra bản vẽ shop drawing. Chỉ cần thép mũ bị dịch khỏi vị trí thiết kế, thiếu chiều dài neo hoặc bị đạp võng xuống trong lúc đổ bê tông, hiệu quả chịu mô men âm của liên kết sàn – cột đã có thể giảm đáng kể.
5. Cốt thép chống chọc thủng quanh cột
Đây là phần cấu tạo không nên xem nhẹ khi nói đến sàn phẳng. Lực phản lực tập trung từ cột truyền lên bản sàn tạo ra trạng thái ứng suất cắt lớn quanh chu vi cột. Nếu khả năng chịu chọc thủng của bê tông không đủ, phương án thiết kế có thể phải tăng chiều dày sàn, kích thước đầu cột hoặc sử dụng cốt thép chống chọc thủng.
Tùy hệ thống được lựa chọn, cốt thép chống chọc thủng có thể sử dụng đai, thanh đứng, shear rail hoặc stud. Điều quan trọng không chỉ là diện tích thép mà còn nằm ở vị trí, khoảng cách, phạm vi bố trí và khả năng neo giữ với cốt thép chịu kéo. Nghiên cứu thực nghiệm cũng cho thấy chi tiết neo và cách bố trí cốt thép chống chọc thủng có ảnh hưởng trực tiếp đến khả năng làm việc của hệ thống.
Vì thế, nếu bản vẽ thể hiện cốt thép chống chọc thủng quanh cột, đội thi công cần bám sát chi tiết cấu tạo thay vì tự ý giản lược để thuận tiện lắp đặt.
6. Ví dụ thực tế khi triển khai sàn phẳng
Giả sử một công trình văn phòng sử dụng ô sàn khoảng 7,5 × 7 m, bản sàn dày 280 mm. Đây là kích thước gần với một ví dụ sàn phẳng văn phòng được trình bày trong tài liệu nghiên cứu, trong đó khu vực cột trong được kiểm tra chọc thủng và chiều dày bản được lựa chọn dựa trên điều kiện chịu lực.
Với trường hợp tương tự, kỹ sư không nên chỉ đặt câu hỏi “dùng thép D bao nhiêu, a bao nhiêu”. Trình tự hợp lý phải bắt đầu từ tải trọng và mô hình kết cấu, xác định mô men theo hai phương, phân bổ vào dải cột – dải giữa, sau đó kiểm tra võng, nứt và chọc thủng. Từ kết quả đó mới quyết định đường kính, khoảng cách cũng như phạm vi thép tăng cường.
Cách tiếp cận này có thể khiến bản vẽ phức tạp hơn đôi chút, nhưng đổi lại kết cấu được bố trí đúng nơi cần thép, hạn chế tình trạng “thừa thép giữa nhịp nhưng thiếu thép trên cột” – một lỗi khá tốn kém nếu chỉ kiểm soát theo thói quen thi công.
7. Ưu nhược điểm của cấu tạo cốt thép sàn phẳng
Ưu điểm nổi bật của sàn phẳng là tạo không gian thông thoáng, giảm chiều cao kết cấu và thuận lợi cho việc bố trí đường ống kỹ thuật. Việc không sử dụng dầm cũng giúp kiến trúc linh hoạt hơn, đồng thời có thể mang lại lợi ích về cốp pha và tiến độ thi công trong những công trình phù hợp.
Tuy nhiên, sàn phẳng không phải lựa chọn tối ưu trong mọi trường hợp. Khả năng chống chọc thủng, kiểm soát võng và xử lý khu vực sàn – cột đòi hỏi kỹ sư phải tính toán kỹ hơn. Với công trình có tải trọng lớn hoặc nhịp lớn, việc chỉ tăng thép mà không xem xét chiều dày bản, độ cứng và giải pháp chống chọc thủng có thể không giải quyết được bản chất vấn đề.
8. Những điểm cần kiểm tra trước khi nghiệm thu thép sàn phẳng
Trước khi đổ bê tông, nên kiểm tra theo một trình tự rõ ràng: đúng đường kính và khoảng cách thép, đúng vị trí lớp trên – lớp dưới, đủ chiều dài neo và nối, bảo đảm lớp bê tông bảo vệ, không thiếu thép tăng cường tại cột và các vị trí có yêu cầu chống chọc thủng.
Đặc biệt, cần đối chiếu trực tiếp giữa bản vẽ thiết kế kết cấu và hiện trạng lắp dựng. Với sàn phẳng, khu vực quanh cột đáng được kiểm tra kỹ hơn giữa nhịp bởi đây là nơi đồng thời xuất hiện yêu cầu về mô men âm và khả năng chịu chọc thủng.
Calic đánh giá rằng một hệ sàn phẳng tốt không nằm ở việc sử dụng thật nhiều cốt thép, mà ở khả năng bố trí đúng lượng thép, đúng vị trí và đúng cơ chế chịu lực. Khi thiết kế và thi công thống nhất từ đầu, sàn phẳng có thể phát huy rõ lợi thế về không gian, kiến trúc và hiệu quả thi công mà vẫn bảo đảm yêu cầu an toàn kết cấu.
