Hệ số quy đổi sàn hộp NEWTrong xây dựng hiện đại, sàn phẳng ngày càng được ưa chuộng nhờ tính linh hoạt trong thiết kế và thi công. Tuy nhiên, để triển khai thành công một kết cấu sàn phẳng, việc tính toán sơ bộ là bước đầu tiên không thể bỏ qua. Bài viết dưới đây, kỹ sư Calic sẽ hướng dẫn chi tiết cách tính toán sơ bộ sàn phẳng, giúp kỹ sư và sinh viên ngành xây dựng có thêm công cụ thực tiễn phục vụ công việc.
1. Tổng quan về sàn phẳng
Sàn phẳng là loại sàn bê tông cốt thép không có dầm, chịu lực trực tiếp bằng tấm sàn và cột. So với hệ sàn có dầm truyền thống, sàn phẳng có những ưu điểm như:
- Chiều cao tầng thấp hơn, tăng không gian sử dụng.
- Tăng tính linh hoạt kiến trúc khi không có dầm.
- Thi công nhanh hơn, giảm chi phí coffa và nhân công.
Tuy nhiên, do tải trọng truyền thẳng từ sàn xuống cột, cần tính toán kỹ phần lõi cột để tránh hiện tượng đục lỗ (punching shear).
2. Các thông số cơ bản cần biết
Trước khi đi vào tính toán, cần xác định một số thông số đầu vào cơ bản:
- Bước nhịp ô sàn (Lx, Ly): Khoảng cách giữa các cột.
- Tải trọng sử dụng: Bao gồm tải trọng thường xuyên và tạm thời (theo TCVN hoặc tiêu chuẩn nước ngoài).
- Chiều dày sàn dự kiến (h).
- Cường độ bê tông, cốt thép sử dụng.
- Loại sàn: Sàn toàn khối, sàn rỗng, sàn ứng lực trước…
Việc xác định đúng các thông số này là nền tảng cho tính toán chính xác.
3. Công thức tính chiều dày sàn phẳng sơ bộ
Chiều dày sàn ảnh hưởng trực tiếp đến độ võng, khả năng chịu lực và hiện tượng đục lỗ. Để tính sơ bộ chiều dày sàn, có thể áp dụng công thức sau:
h ≥ L/30 đến L/35
Trong đó:
- h: chiều dày sàn (mm)
- L: nhịp lớn nhất giữa các cột (mm)
Ví dụ: Nếu nhịp lớn nhất là 6m → h ≥ 6000/30 = 200 mm

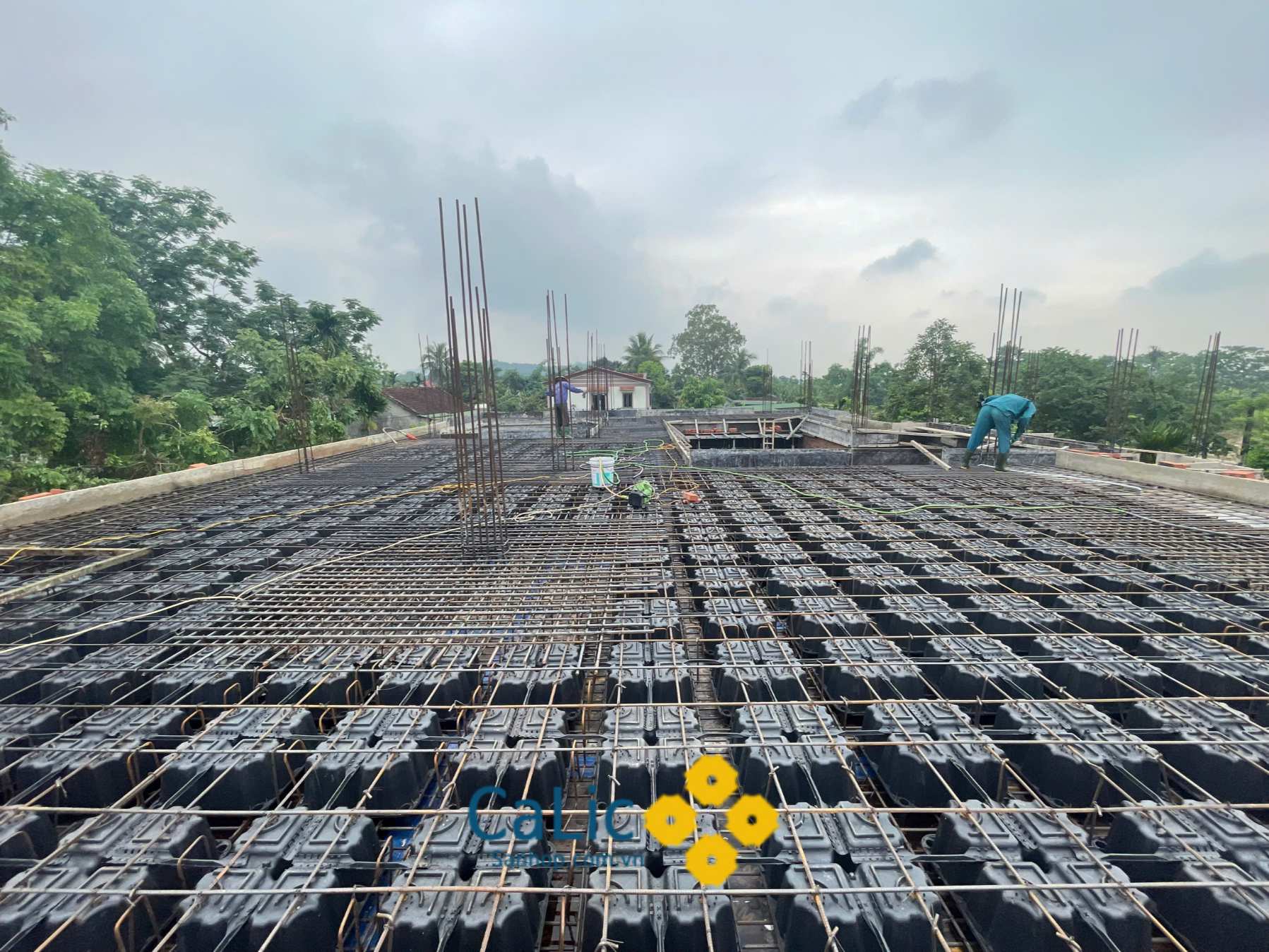

Nếu sàn sử dụng hộp nhựa tạo rỗng hoặc ứng lực trước, chiều dày có thể được giảm xuống tùy theo tiêu chuẩn kỹ thuật.
4. Ước lượng tải trọng tác dụng
Tải trọng bao gồm:
-
Tĩnh tải (D): Tự trọng bản sàn, lớp hoàn thiện, tường ngăn nhẹ…
-
Tự trọng sàn bê tông: khoảng 25 kN/m³
-
Lớp hoàn thiện: 1 – 2 kN/m² (tùy vật liệu)
-
-
Hoạt tải (L): Tùy mục đích sử dụng (nhà ở, văn phòng, nhà kho…)
Ví dụ nhà ở:
- Tĩnh tải: 3.0 – 4.0 kN/m²
- Hoạt tải: 2.0 kN/m²
Tổng tải trọng quy đổi: q = D + L = 6.0 kN/m² (ước lượng)
5. Tính mô men uốn sơ bộ
Sau khi xác định tải trọng tổng, có thể tính mô men uốn sơ bộ theo công thức:
M = q × L² / 8
Ví dụ:
- Tải trọng q = 6.0 kN/m²
- Nhịp sàn L = 6.0 m
→ M = 6.0 × 6.0² / 8 = 27.0 kNm/m
Kết quả này giúp ta chọn tiết diện cốt thép phù hợp và kiểm tra khả năng chịu uốn.
6. Kiểm tra đục lỗ quanh cột
Với sàn phẳng, kiểm tra lực cắt đục lỗ (punching shear) là bắt buộc:
V = q × Ac
Trong đó:
- V: lực cắt tác dụng tại chân cột
- Ac: diện tích tính toán quanh cột (chu vi x chiều dày sàn)
So sánh V với Vmax cho phép của bê tông để đảm bảo không xảy ra đục lỗ. Nếu không đảm bảo, có thể:
- Tăng chiều dày sàn
- Bố trí cốt đai cắt
- Tăng diện tích tiết diện cột

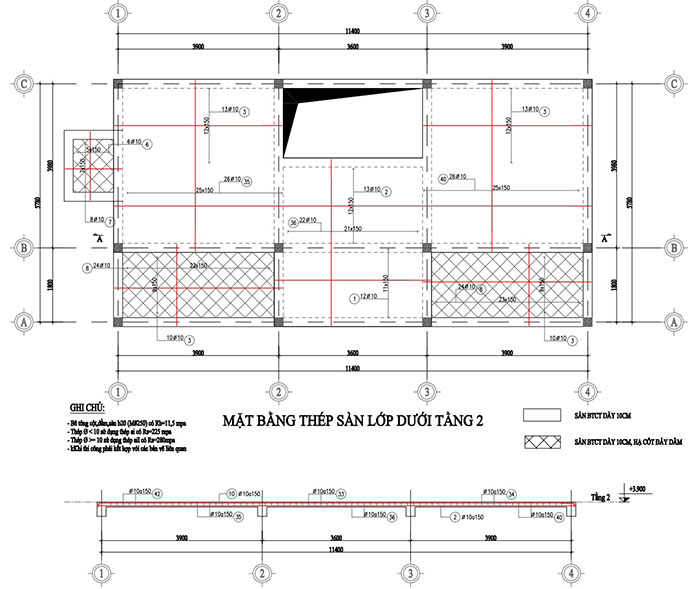

7. Chọn cốt thép sơ bộ
Dựa vào mô men tính được, chọn diện tích thép:
As = M / (Rs × z)
Trong đó:
- Rs: cường độ chịu kéo của cốt thép (~280 – 365 MPa)
- z: cánh tay đòn nội lực (~0.9h)
Sau khi có As, chọn loại thép và khoảng cách bố trí phù hợp.
8. Gợi ý phần mềm hỗ trợ
Việc tính toán thủ công chỉ phù hợp giai đoạn sơ bộ. Để tính chính xác, nên sử dụng các phần mềm như:
- Etabs, SAP2000 – Tính mô hình kết cấu
- Safe – Tính riêng sàn phẳng và kiểm tra đục lỗ
- ProtaStructure, Tekla Structural Designer – Tích hợp nhiều công cụ tính kết cấu và triển khai chi tiết
9. Lưu ý khi thiết kế sàn phẳng
- Tránh bố trí sàn phẳng có nhịp quá lớn (>8m) nếu không có ứng lực trước.
- Tăng chiều dày cục bộ tại cột (drop panel) nếu có nguy cơ đục lỗ.
- Tính toán chính xác vị trí mạch ngừng đổ bê tông.
- Kiểm tra độ võng giới hạn và dao động sàn.
Việc tính toán sơ bộ sàn phẳng không quá phức tạp nếu nắm vững các công thức cơ bản và quy trình hợp lý. Trong thực tế, đây là bước quan trọng giúp kỹ sư ước lượng nhanh chi phí, vật tư, và khả năng thi công dự án. Hy vọng bài viết này mang lại kiến thức hữu ích cho bạn trong quá trình thiết kế và thi công.
