Hệ số quy đổi sàn hộp NEWTrong quá trình tìm hiểu các giải pháp sàn hiện đại, tôi nhận thấy hộp rỗng sàn phẳng ngày càng được nhiều chủ đầu tư và kỹ sư quan tâm, đặc biệt với những công trình cần không gian lớn, hạn chế dầm hoặc muốn giảm tải trọng truyền xuống hệ móng. Thay vì sử dụng một bản sàn đặc với toàn bộ phần bê tông nằm trong tiết diện, công nghệ hộp rỗng tạo ra những vùng rỗng có chủ đích ở khu vực ít tham gia chịu lực.
Điều thú vị của giải pháp này nằm ở cách tối ưu vật liệu. Không phải cứ tăng lượng bê tông hay thép là kết cấu sẽ tốt hơn. Với thiết kế phù hợp, việc loại bỏ phần bê tông không thực sự cần thiết có thể giúp sàn nhẹ hơn mà vẫn đáp ứng yêu cầu chịu lực.
Hộp rỗng sàn phẳng là gì?
Hộp rỗng sàn phẳng là các module rỗng được bố trí bên trong bản sàn bê tông cốt thép nhằm giảm lượng bê tông tại những vùng không cần thiết về mặt kết cấu. Các hộp thường được chế tạo từ vật liệu có trọng lượng nhẹ, hình dạng và kích thước được tính toán để phù hợp với phương án kết cấu của từng công trình.

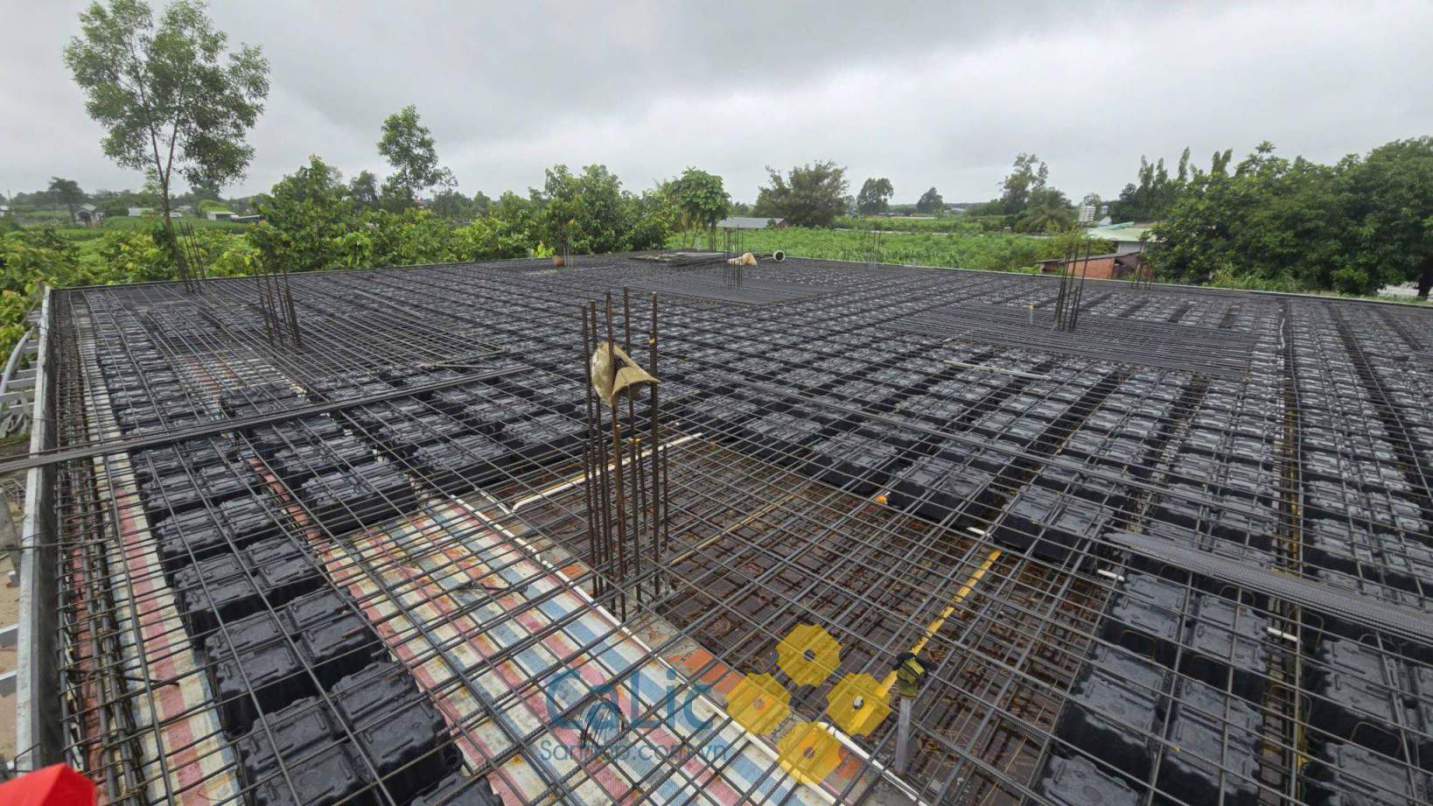

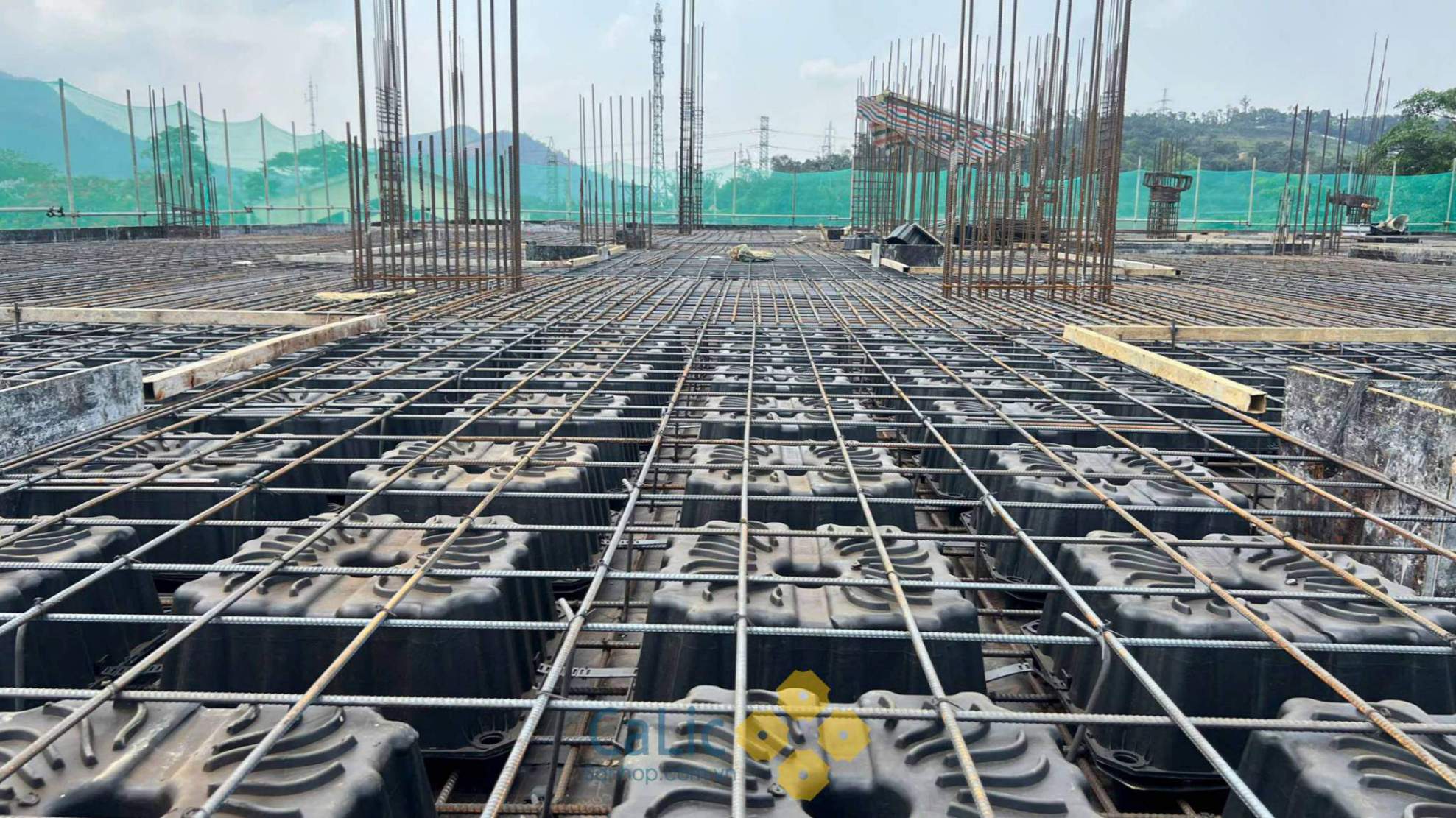

Khi thi công, hộp rỗng được đặt giữa các lớp cốt thép theo sơ đồ thiết kế. Sau khi đổ bê tông, hệ hộp nằm trong bản sàn và hình thành cấu trúc sàn có các vùng rỗng bên trong.
Về bản chất, đây không phải là việc “làm rỗng sàn” một cách đơn giản. Vị trí hộp, kích thước module, khoảng cách giữa các hộp, chiều dày lớp bê tông phía trên và phía dưới đều phải được tính toán dựa trên tải trọng, nhịp sàn và yêu cầu sử dụng công trình.
Vì sao sàn phẳng cần sử dụng hộp rỗng?
Với sàn bê tông đặc truyền thống, một phần đáng kể trọng lượng bản thân đến từ chính khối lượng bê tông. Khi nhịp sàn tăng, chiều dày sàn có thể phải tăng theo để đáp ứng yêu cầu về độ cứng và khả năng chịu lực. Điều này đồng nghĩa tải trọng bản thân cũng tăng.
Hộp rỗng được đưa vào để giải quyết một phần bài toán đó. Các khoảng rỗng giúp giảm lượng bê tông ở vùng giữa tiết diện, từ đó giảm trọng lượng bản thân của sàn.
Tôi đánh giá đây là điểm đáng chú ý nhất của công nghệ này. Trong thiết kế kết cấu, giảm được tải trọng bản thân không chỉ có ý nghĩa ở riêng bản sàn. Nó có thể tạo hiệu ứng liên hoàn xuống dầm, cột, móng và toàn bộ hệ kết cấu bên dưới.
Tất nhiên, hiệu quả thực tế còn phụ thuộc vào phương án thiết kế. Không nên hiểu rằng cứ sử dụng hộp rỗng là công trình chắc chắn tiết kiệm hơn hoặc vượt nhịp tốt hơn. Kỹ sư cần tính toán cụ thể trước khi lựa chọn giải pháp.

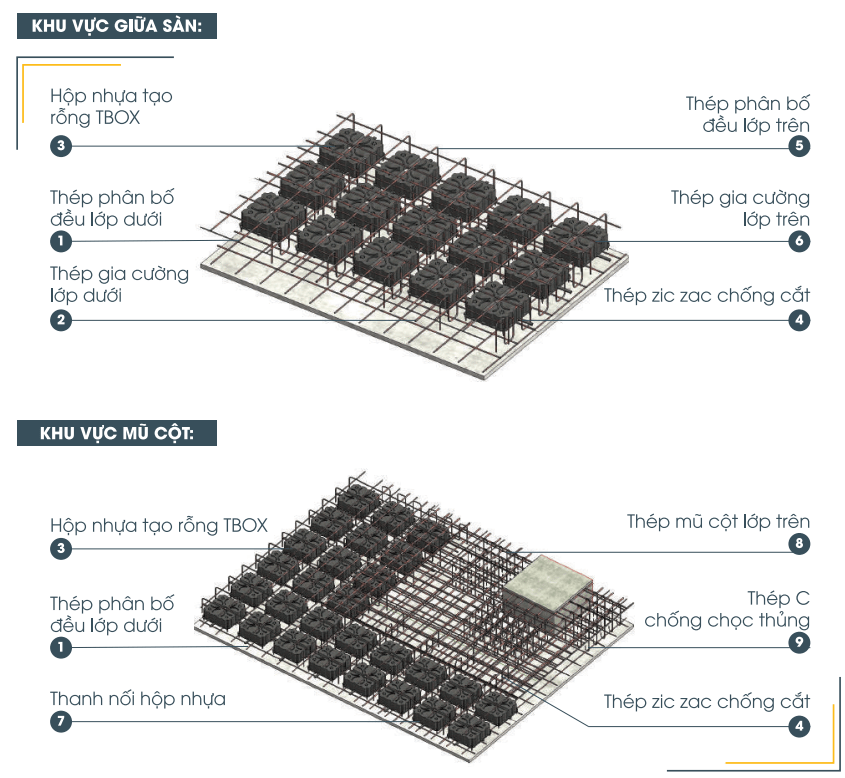

Cấu tạo cơ bản của sàn sử dụng hộp rỗng
Một hệ sàn phẳng sử dụng hộp rỗng thường bao gồm các thành phần chính như:
- Bản bê tông cốt thép phía dưới.
- Hệ cốt thép chịu lực theo phương án kết cấu.
- Hộp rỗng được bố trí theo module.
- Lớp bê tông phía trên hộp.
- Các vùng đặc tại vị trí cột, đầu sàn hoặc khu vực chịu lực lớn theo thiết kế.
- Hệ thống liên kết và định vị hộp trong quá trình thi công.
Điểm quan trọng là hộp không thay thế hoàn toàn bê tông và cốt thép. Nó đóng vai trò tạo khoảng rỗng trong bản sàn để tối ưu trọng lượng. Những khu vực chịu lực phức tạp vẫn cần được xử lý theo yêu cầu của thiết kế kết cấu.
Hộp rỗng sàn phẳng mang lại lợi ích gì?
Lợi ích đầu tiên là giảm trọng lượng bản thân của sàn. Khi lượng bê tông được tối ưu, tải trọng truyền xuống hệ kết cấu bên dưới cũng có thể giảm.
Tiếp theo, sàn phẳng tạo điều kiện để tổ chức không gian kiến trúc linh hoạt hơn do hạn chế sự xuất hiện của dầm chìm hoặc dầm nổi. Đây là ưu điểm khá rõ trong các công trình văn phòng, trung tâm thương mại, khách sạn hoặc những công trình cần mặt bằng rộng và dễ thay đổi công năng.
Một lợi ích khác là khả năng hỗ trợ tối ưu chiều cao tầng. Khi không phải bố trí nhiều dầm nhô xuống dưới sàn, hệ thống cơ điện có thể được tổ chức thuận lợi hơn, đồng thời không gian kiến trúc cũng trở nên thông thoáng.
Với tôi, giá trị của giải pháp này không nằm ở một con số tiết kiệm đơn lẻ. Điều đáng quan tâm hơn là khả năng tối ưu đồng bộ từ kết cấu, kiến trúc đến cơ điện khi phương án được tính toán ngay từ đầu.
Có nên sử dụng hộp rỗng cho mọi công trình?
Câu trả lời là không. Hộp rỗng sàn phẳng phù hợp với những công trình có yêu cầu cụ thể về giảm tải, mặt bằng không dầm, nhịp sàn hoặc tối ưu không gian. Nhưng mỗi công trình có tải trọng, khẩu độ, điều kiện nền móng và yêu cầu kiến trúc khác nhau.
Đặc biệt, khu vực quanh cột và những vị trí chịu lực lớn cần được tính toán cẩn thận để kiểm soát hiện tượng chọc thủng và các vấn đề liên quan đến khả năng chịu lực của bản sàn.
Vì vậy, trước khi lựa chọn, chủ đầu tư nên cung cấp đầy đủ thông tin về quy mô, công năng, nhịp sàn và yêu cầu kiến trúc cho đơn vị kết cấu. Một phương án tốt không phải phương án sử dụng nhiều công nghệ nhất, mà là phương án phù hợp nhất với bài toán thực tế.
Calic – Tư vấn giải pháp sàn phẳng phù hợp công trình
Tại Công ty Cổ phần Công nghệ Xây dựng Calic, việc lựa chọn giải pháp sàn được tiếp cận từ bài toán kết cấu thực tế thay vì chỉ tập trung vào một sản phẩm hay vật liệu riêng lẻ. Hệ hộp rỗng, sơ đồ bố trí cốt thép, chiều dày sàn và các vùng gia cường cần được xem xét đồng bộ ngay từ giai đoạn thiết kế.
Nếu bạn đang tìm hiểu hộp rỗng sàn phẳng cho nhà phố, văn phòng, công trình thương mại hoặc dự án có yêu cầu vượt nhịp, Calic có thể hỗ trợ tư vấn phương án phù hợp với quy mô và yêu cầu kỹ thuật của công trình. Khi được tính toán đúng ngay từ đầu, công nghệ sàn rỗng không chỉ tạo ra một bản sàn nhẹ hơn mà còn mở ra nhiều khả năng tối ưu không gian và kết cấu mà kiến trúc truyền thống khó đạt được.
