Hệ số quy đổi sàn hộp NEWTrong kết cấu sàn phẳng không dầm, tải trọng từ sàn truyền trực tiếp xuống cột nên khu vực quanh đầu cột thường chịu lực tập trung khá lớn. Đây cũng là vị trí dễ phát sinh hiện tượng đục thủng khi khả năng chịu cắt của bản sàn không đủ đáp ứng yêu cầu thiết kế. Vì vậy, bên cạnh việc kiểm tra chiều dày sàn, cấp độ bê tông và cốt thép chịu uốn, cách bố trí thép chống đục thủng sàn phẳng là một trong những giải pháp quan trọng giúp tăng khả năng chịu lực cho vùng liên kết sàn – cột.
Tuy nhiên, hiệu quả của hệ thép này không chỉ nằm ở số lượng thanh thép được bố trí. Khoảng cách, phạm vi gia cường, vị trí neo giữ và cách liên kết với cốt thép sàn đều cần được tính toán phù hợp với nội lực thực tế. Bố trí đúng ngay từ giai đoạn thiết kế sẽ giúp công trình an toàn hơn mà vẫn tránh được việc gia cường dư thừa, gây lãng phí vật liệu.
Sàn phẳng cần bố trí thép chống đục thủng
Đục thủng là dạng phá hoại cục bộ thường xuất hiện quanh cột khi lực tập trung truyền từ bản sàn xuống cột tạo ra ứng suất cắt lớn. Khác với phá hoại uốn, hiện tượng này có thể diễn biến tương đối nhanh và ảnh hưởng trực tiếp đến khả năng làm việc của hệ sàn, đặc biệt với những công trình sử dụng sàn phẳng có nhịp lớn hoặc chịu tải trọng đáng kể.
Vùng quanh cột vì thế cần được kiểm tra theo chu vi tới hạn, đồng thời đánh giá khả năng chịu cắt của bê tông và phần cốt thép chống đục thủng nếu có. Khi sức chịu tải của bê tông chưa đáp ứng, kỹ sư có thể lựa chọn tăng chiều dày sàn, tạo mũ cột hoặc sử dụng hệ thép chống đục thủng. Trong nhiều trường hợp, giải pháp bố trí thép gia cường giúp giữ được ưu điểm mặt dưới phẳng của sàn mà không phải bổ sung dầm hay kết cấu nhô lớn.
Các vị trí cần xác định trước khi bố trí thép
Muốn bố trí thép chống đục thủng hợp lý, trước hết phải xác định chính xác vị trí cột và đặc điểm chịu lực của từng khu vực. Cột giữa, cột biên và cột góc có điều kiện làm việc khác nhau nên không nên áp dụng một sơ đồ gia cường duy nhất cho toàn bộ mặt bằng.
Tại cột giữa, vùng truyền lực thường có điều kiện đối xứng hơn, thuận lợi cho việc bố trí thép theo các phương quanh cột. Với cột biên hoặc cột góc, chu vi chịu cắt bị giới hạn bởi mép sàn nên việc xác định chu vi kiểm tra và hướng bố trí thép cần được xem xét riêng. Ngoài ra, vị trí lỗ mở gần cột, độ lệch tâm của cột hoặc tải trọng tập trung cũng có thể làm thay đổi đáng kể trạng thái chịu lực.
Một nguyên tắc quan trọng là không bố trí thép chống đục thủng theo cảm tính dựa trên kích thước cột. Số lượng và phạm vi gia cường phải xuất phát từ kết quả tính toán nội lực, chiều dày sàn, cường độ vật liệu và yêu cầu của tiêu chuẩn thiết kế đang áp dụng.
Cách bố trí thép chống đục thủng sàn phẳng
Thép chống đục thủng thường được bố trí thành các hàng quanh cột, tạo thành hệ gia cường nằm trong vùng có nguy cơ phá hoại do lực cắt. Tùy giải pháp kết cấu, hệ thép có thể sử dụng thanh đứng, thép dạng đai, stud rail hoặc các cấu kiện chuyên dụng được thiết kế riêng cho nhiệm vụ chống đục thủng.
Với phương án dùng thanh thép, các thanh gia cường cần được đặt sao cho chúng cắt qua vùng nứt xiên có khả năng hình thành quanh cột. Khoảng cách giữa các hàng thép được kiểm soát theo yêu cầu thiết kế, đồng thời phạm vi bố trí phải đủ rộng để phát huy tác dụng thay vì chỉ tập trung sát chân cột.
Điểm đáng chú ý là thép chống đục thủng cần được liên kết và neo giữ chắc chắn với hệ cốt thép của sàn. Nếu thép bị xê dịch trong quá trình đổ bê tông, vị trí thực tế có thể không còn đúng với sơ đồ tính toán, khiến hiệu quả gia cường suy giảm. Vì vậy, biện pháp cố định thép trước khi nghiệm thu cốt thép là một phần không thể bỏ qua.
Khoảng cách và phạm vi gia cường phải được tính toán
Không có một khoảng cách cố định có thể áp dụng cho mọi công trình sàn phẳng. Thông số này phụ thuộc vào chiều dày bản sàn, đường kính và cường độ thép, cường độ bê tông, lực cắt truyền qua liên kết sàn – cột cũng như yêu cầu của tiêu chuẩn.

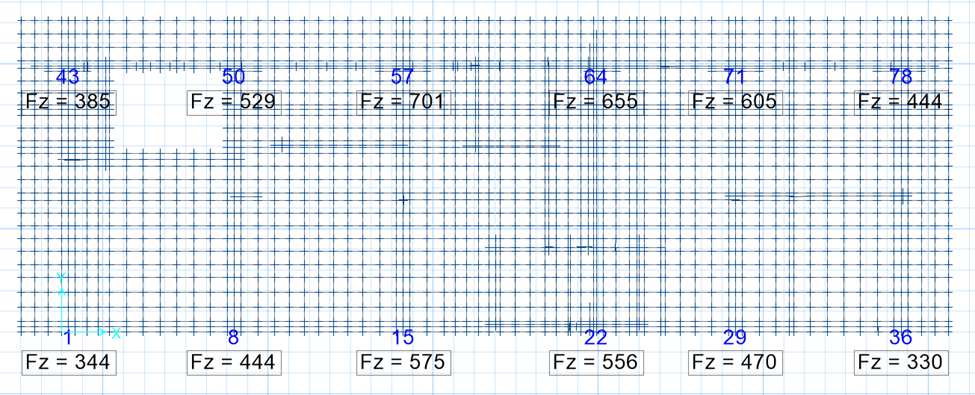

Thông thường, kỹ sư sẽ kiểm tra lần lượt khả năng chịu cắt của bản sàn tại các chu vi kiểm tra khác nhau. Nếu tiết diện gần cột không đáp ứng, cần xem xét tăng cường bằng thép chống đục thủng; sau đó tiếp tục kiểm tra tại các chu vi bên ngoài vùng gia cường để bảo đảm cơ chế phá hoại không chuyển sang vị trí khác.
Cách tiếp cận này đặc biệt quan trọng đối với sàn phẳng vượt nhịp, nơi lực truyền xuống cột có thể lớn. Nếu chỉ tăng thép sát cột nhưng không kiểm tra phạm vi bên ngoài, giải pháp gia cường có thể chưa giải quyết được toàn bộ vấn đề.
Những sai sót thường gặp khi thi công thép chống đục thủng
Một lỗi khá phổ biến là đặt thép gia cường không đúng cao độ thiết kế. Do thép chống đục thủng thường nằm trong vùng cốt thép quanh cột, chỉ một thay đổi nhỏ về vị trí cũng có thể ảnh hưởng đến chiều cao làm việc và khả năng tham gia chịu lực.
Ngoài ra, việc bố trí thiếu hàng thép, thay đổi đường kính mà không kiểm tra lại, cắt ngắn chiều dài neo hoặc để thép bị nghiêng trong quá trình đổ bê tông đều là những vấn đề cần tránh. Với các hệ thép dạng stud hoặc cấu kiện chống đục thủng chế tạo sẵn, nhà thầu cũng phải kiểm soát đúng khoảng cách, hướng lắp đặt và liên kết với cốt thép chính theo hồ sơ kỹ thuật.
Ở góc độ thi công, nên kiểm tra khu vực quanh cột trước khi đổ bê tông thay vì chờ đến khi hoàn thiện sàn mới đánh giá. Một quy trình nghiệm thu cốt thép có sự đối chiếu giữa bản vẽ kết cấu và hiện trạng sẽ giúp hạn chế sai lệch đáng tiếc.
Kết hợp thép chống đục thủng với thiết kế sàn phẳng hợp lý
Thép chống đục thủng chỉ là một phần trong bài toán thiết kế sàn phẳng. Nếu tải trọng quá lớn, nhịp sàn không phù hợp hoặc chiều dày bản sàn được lựa chọn chưa hợp lý, việc tăng cường thép đơn thuần chưa chắc là phương án kinh tế nhất.
Với các công trình sử dụng sàn phẳng không dầm, kỹ sư nên xem xét đồng thời chiều dày bản sàn, kích thước cột, bố trí cốt thép chịu uốn, khả năng chịu cắt và điều kiện sử dụng thực tế. Trường hợp cần giảm tải trọng bản thân, những giải pháp sàn rỗng hoặc sàn hộp cũng có thể được nghiên cứu để tối ưu kết cấu, nhưng phải đi kèm tính toán và kiểm soát kỹ khu vực quanh cột.
Một thiết kế tốt không đơn giản là đặt thật nhiều thép tại vị trí có nguy cơ đục thủng, mà phải tìm được phương án cân bằng giữa an toàn kết cấu, khả năng thi công và chi phí đầu tư.
Calic lưu ý gì khi bố trí thép chống đục thủng?
Theo kinh nghiệm thiết kế và triển khai các giải pháp sàn phẳng, khu vực liên kết sàn – cột luôn cần được xem là điểm trọng yếu ngay từ bước tính toán kết cấu. Việc xác định chu vi kiểm tra, đánh giá sức chịu cắt của bê tông rồi mới lựa chọn phương án gia cường sẽ có cơ sở kỹ thuật hơn nhiều so với việc sử dụng một cấu tạo thép cố định cho mọi dự án.
Đặc biệt, hồ sơ thi công cần thể hiện rõ vị trí, đường kính, số lượng, khoảng cách và phạm vi bố trí thép chống đục thủng để đội ngũ thi công có thể triển khai chính xác tại hiện trường. Khi những thông số này được kiểm soát đồng bộ từ thiết kế đến nghiệm thu, hệ sàn phẳng vừa đáp ứng yêu cầu chịu lực vừa phát huy được ưu điểm về không gian kiến trúc và chiều cao thông thủy.
Với những công trình có nhịp lớn, tải trọng cao hoặc mặt bằng cột phức tạp, việc tính toán chống đục thủng nên được thực hiện bởi kỹ sư kết cấu có kinh nghiệm thay vì lựa chọn cấu tạo theo kinh nghiệm truyền miệng. Đây là cách tiếp cận giúp chủ đầu tư kiểm soát được cả an toàn, hiệu quả vật liệu và tính khả thi khi thi công sàn phẳng.
